利用氯化亚铁废酸液制备三氯化铁的连续自动化生产装置

授权公布号：CN209481201U

有效

申请

2018-12-28

申请公布

1970-01-01

授权

2019-10-11

预估到期

2028-12-28

申请号	CN201822222435.7
申请日	2018-12-28
授权公布号	CN209481201U
授权公告日	2019-10-11
分类号	C01G49/10
分类	无机化学;
申请人名称	江苏大力神科技股份有限公司
申请人地址	江苏省镇江市丹阳市开发区机场路95号

专利法律状态

2019-10-11 授权

状态信息

授权

摘要

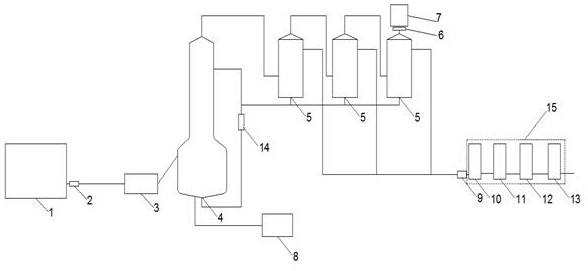

一种利用氯化亚铁废酸液制备三氯化铁的连续自动化生产装置，包含有反应釜（4）和吸收塔（5），其特征在于：所述的反应釜(4)的底部设置有两个出口，一个出口通过管道连接至PH调节出料罐(8)，另一个出口通过循环泵(14)连接至反应釜(4)上部的喷淋装置。本实用新型，通过抽风机（6）来保持反应釜（4）和吸收塔（5）内的微负压（‑0.1—‑0.01MPa）；通过吸收塔（5）和碱液吸收装置（7）来吸收剩余的氯气，避免了氯气挥发的环境污染，并通过全自动化控制减少了劳动者与化学原料的直接接触，减少了危害。
