一种安装在酸洗槽和水洗槽之间的分隔装置

授权公布号：CN209481804U

一种安装在酸洗槽和水洗槽之间的分隔装置

有效

申请

2018-12-25

申请公布

1970-01-01

授权

2019-10-11

预估到期

2028-12-25

申请号	CN201822177071.5
申请日	2018-12-25
授权公布号	CN209481804U
授权公告日	2019-10-11
分类号	C23G3/02
分类	对金属材料的镀覆；用金属材料对材料的镀覆；表面化学处理；金属材料的扩散处理；真空蒸发法、溅射法、离子注入法或化学气相沉积法的一般镀覆；金属材料腐蚀或积垢的一般抑制〔2〕;
申请人名称	江苏大力神科技股份有限公司
申请人地址	江苏省镇江市丹阳市开发区机场路95号

专利法律状态

2019-10-11 授权

状态信息

授权

摘要

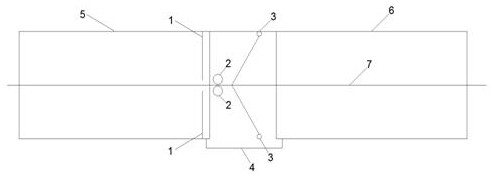

一种安装在酸洗槽和水洗槽之间的分隔装置，包含有隔板（1）、挤干辊（2）、喷水管（3）和回收槽（4）；所述的隔板（1）、挤干辊（2）和喷水管（3）都设置在酸洗槽（5）和水洗槽（6）之间，从左到右依次排列；所述的隔板（1）、挤干辊（2）和喷水管（3）均分为上下两块，对称的设置在钢带（7）的上下两边；其特征在于：所述的喷水管（3）以45°朝左边将水喷向钢带（7）的上下两面。本实用新型通过隔板（1）、挤干辊（2）和喷水管（3）将酸洗槽（5）和水洗槽（6）分隔开来；有效的避免了酸洗槽（5）的酸雾进入水洗槽（6）污染循环水，同时避免了水汽进入到酸洗槽（5）降低酸浓度。
