一种分卷机上的简易除油装置

授权公布号：CN211413197U

一种分卷机上的简易除油装置

有效

申请

2019-12-09

申请公布

1970-01-01

授权

2020-09-04

预估到期

2029-12-09

申请号	CN201922185171.7
申请日	2019-12-09
授权公布号	CN211413197U
授权公告日	2020-09-04
分类号	B21B45/02
分类	基本上无切削的金属机械加工；金属冲压;
申请人名称	江苏大力神科技股份有限公司
申请人地址	江苏省镇江市丹阳市开发区机场路95号

专利法律状态

2020-09-04 授权

状态信息

授权

摘要

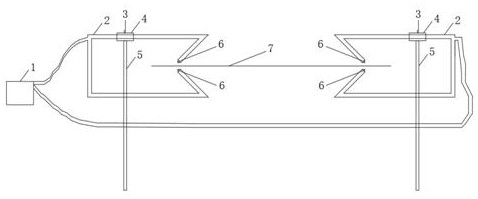

一种分卷机上的简易除油装置，包含有空气增压泵（1）、气管（2）、固定螺栓（3）、轴套（4）、支架（5）和锥形喷嘴（6）；所述的轴套（4）通过支架（5）固定在分卷机的机架上；所述的轴套（4）上设置有固定螺栓（3），用于固定气管（2）的位置；其特征在于：所述的气管（2）外端为软管连接在空气增压泵（1）上，内端为硬质管，从轴套（4）的内部穿过并可以左右平移。本实用新型结构简单，成本低廉；通过设置在钢带（7）的上下两侧的锥形喷嘴（6）喷出高压空气来吹走钢带（7）浪边处的剩余轧制乳化液；并通过气管（2）在轴套（4）内的左右平移来适应不同宽度的钢带（7）。
