授权公布号:CN217761130U
摩托车发动机散热风扇用导风罩及摩托车
有效
申请
2022-06-09
申请公布
1970-01-01
授权
2022-11-08
预估到期
2032-06-09
| 申请号 | CN202221454760.6 |
| 申请日 | 2022-06-09 |
| 授权公布号 | CN217761130U |
| 授权公告日 | 2022-11-08 |
| 分类号 | F01P5/06;F01P5/04;B62J41/00;H02G3/02 |
| 分类 | 一般机器或发动机;一般的发动机装置;蒸汽机; |
| 申请人名称 | 广州豪进摩托车股份有限公司 |
| 申请人地址 | 广东省广州市增城新塘镇荔新公路上邵工业区 |
专利法律状态
2022-11-08
授权
状态信息
授权
摘要

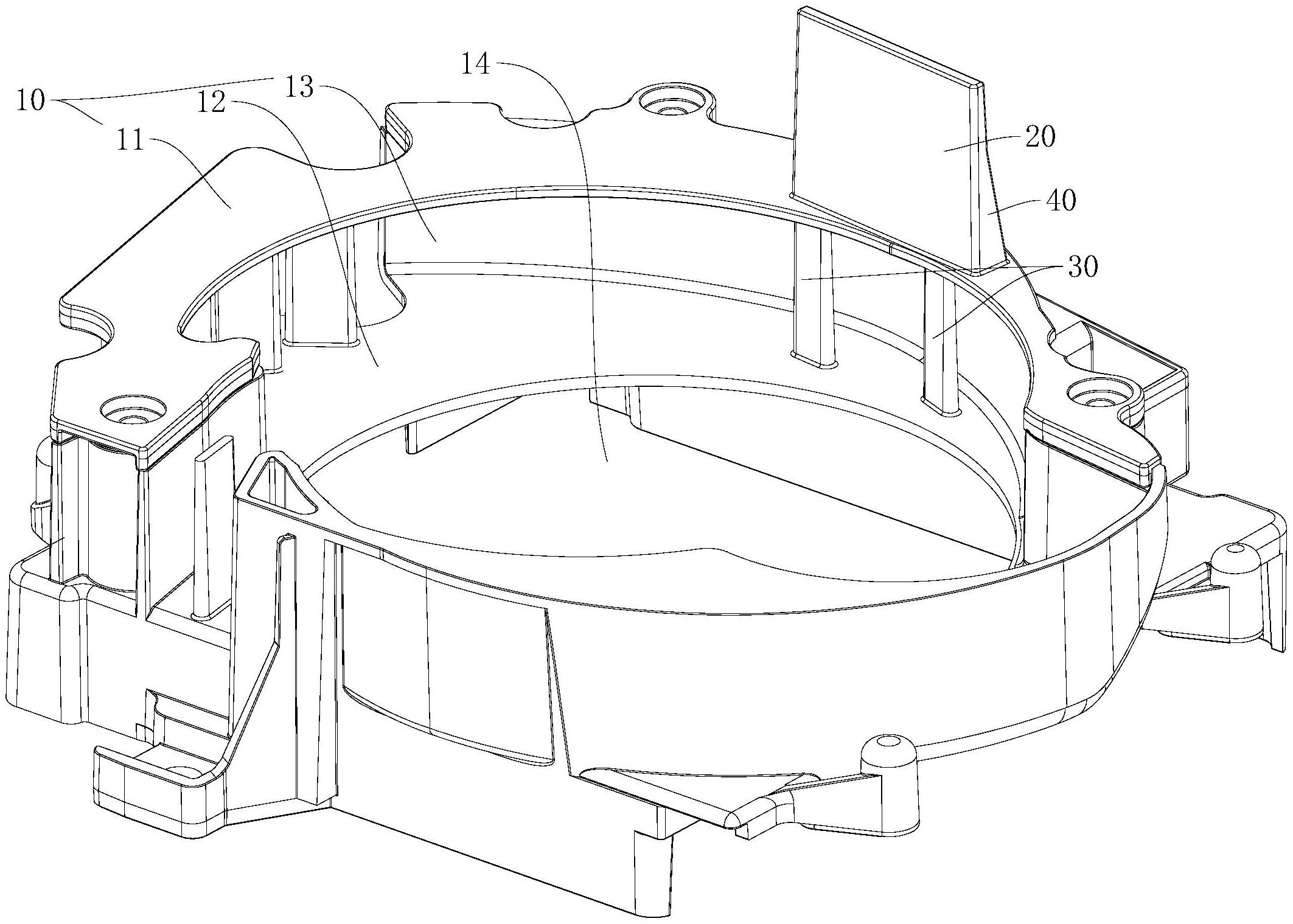

本实用新型公开了一种摩托车发动机散热风扇用导风罩及摩托车,包括:罩体,罩体上设有贯通其首尾两端并可供扇叶结构穿入其中的风道,罩体包括位于其首端的环形底板、位于其尾端的环形顶板和立设于环形底板的外侧和环形顶板的外侧之间并将环形底板和环形顶板连接在一起的环形侧板,环形底板、环形顶板和环形侧板三者均围绕风道设置;压线板,压线板位于罩体的首端并立设于环形底板的外端面上;第一支撑件,第一支撑件位于压线板的下方,第一支撑件的一端连接环形底板的内端面,第一支撑件的另一端连接环形顶板的和环形底板相对的内端面。其能够防止变形,以避免和设于其内部的扇叶结构发生干涉。
