授权公布号:CN219587311U
一种可横移的穿越式立体车库过道板
有效
申请
2022-11-30
申请公布
1970-01-01
授权
2023-08-25
预估到期
2032-11-30
| 申请号 | CN202223187271.1 |
| 申请日 | 2022-11-30 |
| 授权公布号 | CN219587311U |
| 授权公告日 | 2023-08-25 |
| 分类号 | E04H6/42 |
| 分类 | 建筑物; |
| 申请人名称 | 山东莱钢泰达车库有限公司 |
| 申请人地址 | 山东省济南市钢城区泰达工业园 |
专利法律状态
2023-08-25
授权
状态信息
授权
摘要

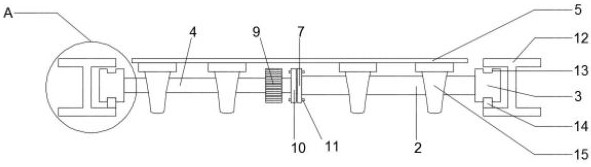

本实用新型涉及一种可横移的穿越式立体车库过道板,横移轨道包括工字钢,工字钢底板上设置有支撑凸起;过道板包括支撑钢板,支撑钢板设置有四个支撑结构,四支撑结构在支撑钢板上呈矩形分布,支撑钢板的下方设置有链轮,链轮穿设有主动轴,主动轴一端穿过相邻支撑结构并延伸出支撑钢板,另一端接有轴套,轴套穿过相邻支撑结构延伸出支撑钢板,主动轴的外侧壁上沿周向延伸有第一连接板,轴套的外侧壁上设置有第二连接板,主动轴与轴套通过销轴固接,主动轴与轴套上均设置有行走轮,行走轮上沿周向贯通有固定槽;过道板上设置有驱动电机。本实用新型具有增加行走轮在横移轨道内运动容错率,避免行走轮在运动过程中与横移轨道发生卡死的有益效果。
