授权公布号:CN215571294U
一种外壳以及空气能热水器
有效
申请
2021-06-22
申请公布
1970-01-01
授权
2022-01-18
预估到期
2031-06-22
| 申请号 | CN202121396987.5 |
| 申请日 | 2021-06-22 |
| 授权公布号 | CN215571294U |
| 授权公告日 | 2022-01-18 |
| 分类号 | F24H9/02;F24H4/02 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 广东芬尼科技股份有限公司 |
| 申请人地址 | 广东省广州市南沙区涌岭路6号自编2栋一楼之2 |
专利法律状态
2022-01-18
授权
状态信息
授权
摘要

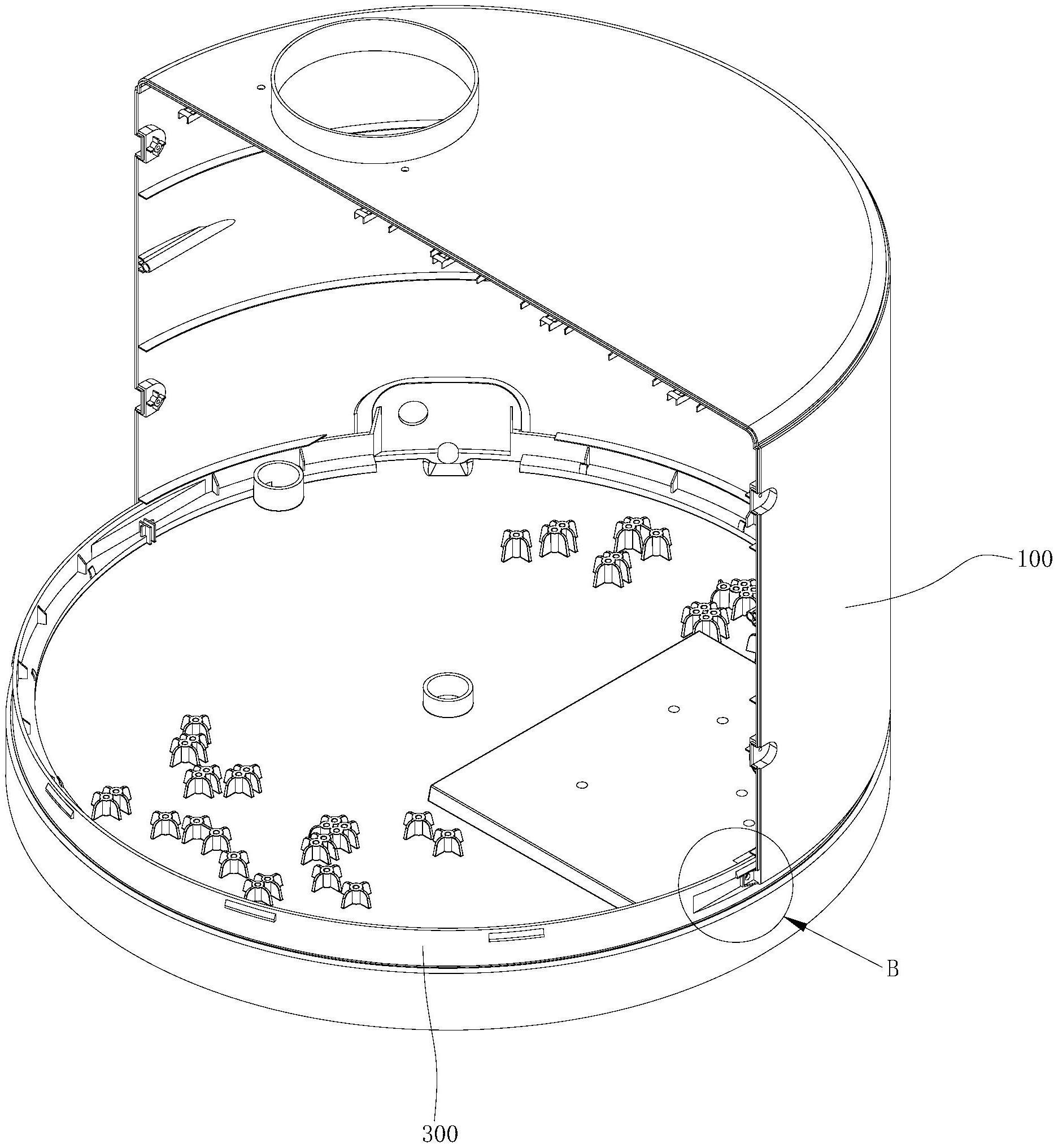

本实用新型公开了一种外壳以及空气能热水器,包括第一壳体、第二壳体以及底盖,第一壳体的内侧壁固设有第一卡接结构,第二壳体的内侧壁固设有第二卡接结构,第一壳体或第二壳体设有固定结构;底盖的外侧的周向依次设有多个第三卡接结构、第四卡接结构以及多个第五卡接结构底盖的外侧的周向设有导向槽,固定结构滑动卡接于导向槽中,固定结构上开设有用于通过螺钉的过孔,导向槽设有螺钉孔。通过固定结构滑动卡接入导向槽中并通过螺钉穿过固定结构的过孔与螺钉孔螺纹连接,并且通过多组卡接结构的配合卡接,相互配合限制了壳体、底盖安装的八个方向的自由度,实现了外壳的完全定位、稳固安装,具有结构简单,拆装便捷等优点。
