用于热水器上的动态水循环功率器件散热热能回收装置

公司信息商标信息专利信息

授权公布号：CN204853981U

有效

申请

2015-07-22

申请公布

1970-01-01

授权

2015-12-09

预估到期

2025-07-22

申请号	CN201520536713.X
申请日	2015-07-22
授权公布号	CN204853981U
授权公告日	2015-12-09
分类号	F24H9/18
分类	供热；炉灶；通风;
申请人名称	佛山市顺德区速惠尔电器有限公司
申请人地址	广东省佛山市顺德区杏坛镇齐杏社区居民委员会工业区科技区十一路6号之7

专利法律状态

2023-07-07 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的注销；IPC(主分类):F24H9/18；授权公告日:20151209；申请日:20150722；登记号:Y2022980006425；出质人:佛山市顺德区速惠尔电器有限公司；质权人:广东顺德农村商业银行股份有限公司科技创新支行；解除日:20230620

2022-06-10 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的生效；IPC(主分类):F24H9/18；登记号:Y2022980006425；登记生效日:20220525；出质人:佛山市顺德区速惠尔电器有限公司；质权人:广东顺德农村商业银行股份有限公司科技创新支行；实用新型名称:用于热水器上的动态水循环功率器件散热热能回收装置；申请日:20150722；授权公告日:20151209

2022-06-07 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的注销；IPC(主分类):F24H9/18；授权公告日:20151209；申请日:20150722；登记号:Y2020980002400；出质人:佛山市顺德区速惠尔电器有限公司；质权人:广东顺德农村商业银行股份有限公司大良支行；解除日:20220520

2020-06-16 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的生效；IPC(主分类):F24H9/18；登记号:Y2020980002400；登记生效日:20200522；出质人:佛山市顺德区速惠尔电器有限公司；质权人:广东顺德农村商业银行股份有限公司大良支行；实用新型名称:用于热水器上的动态水循环功率器件散热热能回收装置；申请日:20150722；授权公告日:20151209

2015-12-09 授权

状态信息

授权

摘要

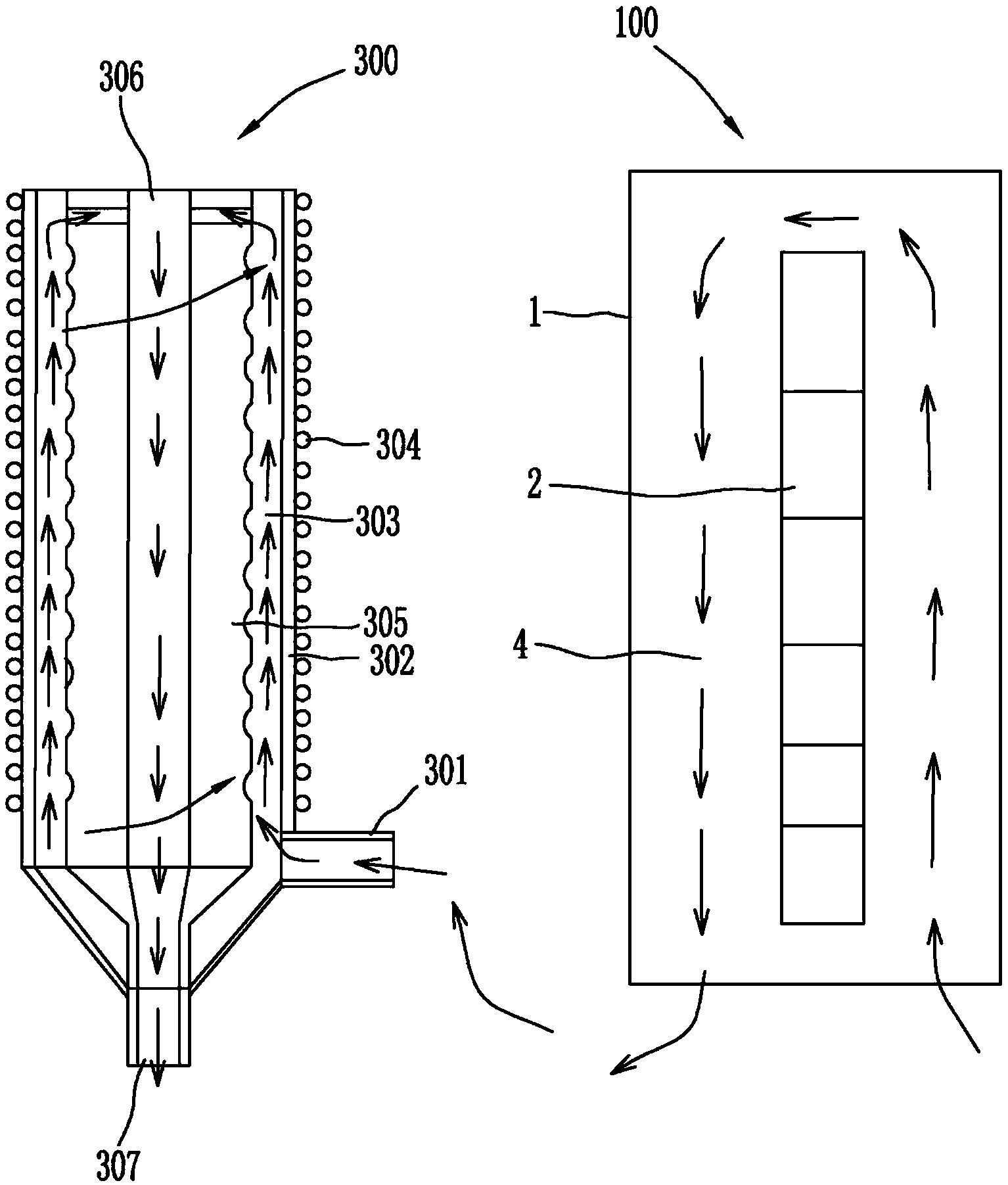

本实用新型提供一种设计合理、结构简单、可对热水器内的功率器件产生的热量进行有效回收利用的动态水循环功率器件散热热能回收装置；其包括电磁加热发热体装置，还包括与电磁加热发热体装置相连的预加热装置，预加热装置包括吸热金属体外壳、置于该吸热金属体外壳内腔中的热水器内部功率器件以及设置于吸热金属体外壳内腔和功率器件外壁之间的预热进水通道，该预热进水通道一端与外部冷进水口相连，另一端与电磁加热发热体装置中的进水口相连；本方案利用水对热水器中功率器件进行冷却散热地同时实现对自身的预加热功能，功率器件不仅散热效果更加优异明显而且延长了其使用寿命，避免了传统的采用风机进行冷却而产生的噪音并同时有效的降低了能耗。
