授权公布号:CN216812071U
用于气缸压缩空气的拉杆结构
有效
申请
2022-03-01
申请公布
1970-01-01
授权
2022-06-24
预估到期
2032-03-01
| 申请号 | CN202220423267.1 |
| 申请日 | 2022-03-01 |
| 授权公布号 | CN216812071U |
| 授权公告日 | 2022-06-24 |
| 分类号 | F04B39/00 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 东莞赫升机电有限公司 |
| 申请人地址 | 广东省东莞市塘厦镇林村宏业北路99号 |
专利法律状态
2022-06-24
授权
状态信息
授权
摘要

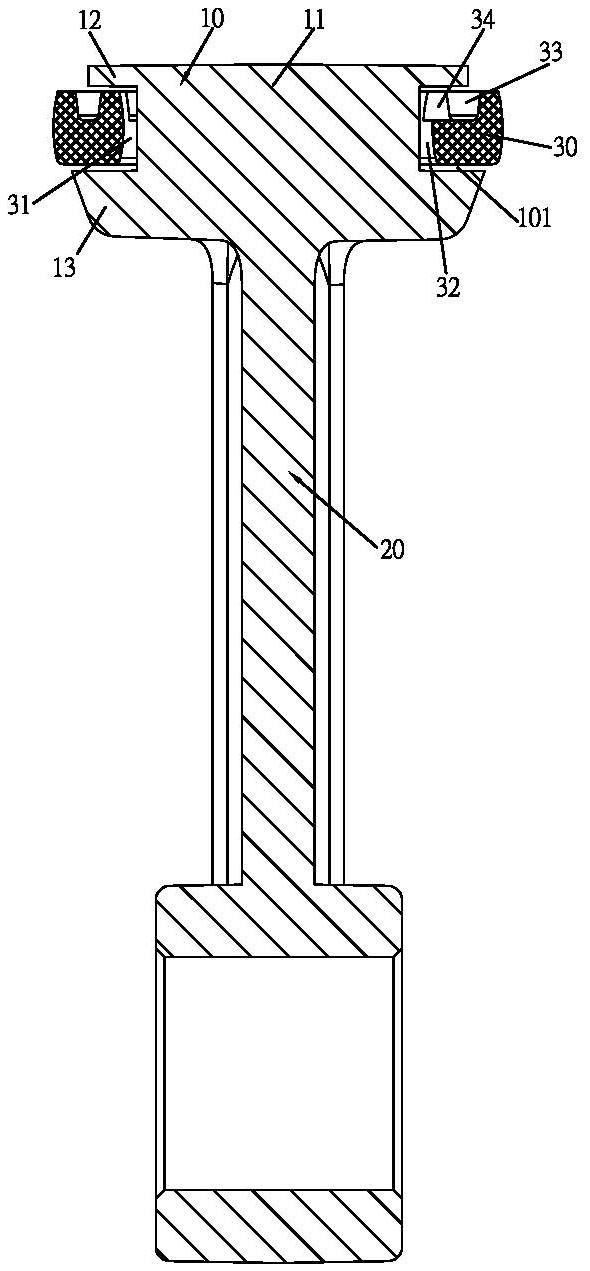

本实用新型公开一种用于气缸压缩空气的拉杆结构,包括有拉杆头、拉杆体以及活塞环;通过将活塞环可上下活动地设置于安装槽中,配合在安装槽的内壁与活塞环之间形成通气间隙,活塞环的表面凹设环形凹腔,该环形凹腔位于安装孔的外围并连通通气间隙,活塞环的底面为与下环体表面配合的密封面,使得拉杆往下运动时,活塞环由于受到气缸的摩擦力作用而运动滞后,空气通过通气间隙和活塞环的环形凹腔进入气缸内;使得拉杆往上运动时,活塞环由于受到气缸摩擦力的作用,使活塞环的底面与下环体表面贴合密封,此时被压缩的空气再作用于活塞环,能够使密封效果更好,并且能够提高做功速率,满足现有需求。
