授权公布号:CN105276824B
兼容EMC的快速式电热水器加热控制方法
有效
申请
2015-11-24
申请公布
2016-01-27
授权
2017-12-12
预估到期
2035-11-24
| 申请号 | CN201510827276.1 |
| 申请日 | 2015-11-24 |
| 申请公布号 | CN105276824A |
| 申请公布日 | 2016-01-27 |
| 授权公布号 | CN105276824B |
| 授权公告日 | 2017-12-12 |
| 分类号 | F24H9/20 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 阿里斯顿热能产品(中国)有限公司 |
| 申请人地址 | 江苏省无锡市新加坡工业园行创一路9号 |
专利法律状态
2017-12-12
授权
状态信息
授权
2016-02-24
实质审查的生效
状态信息
实质审查的生效IPC(主分类):F24H 9/20申请日:20151124
2016-01-27
公布
状态信息
公开
摘要

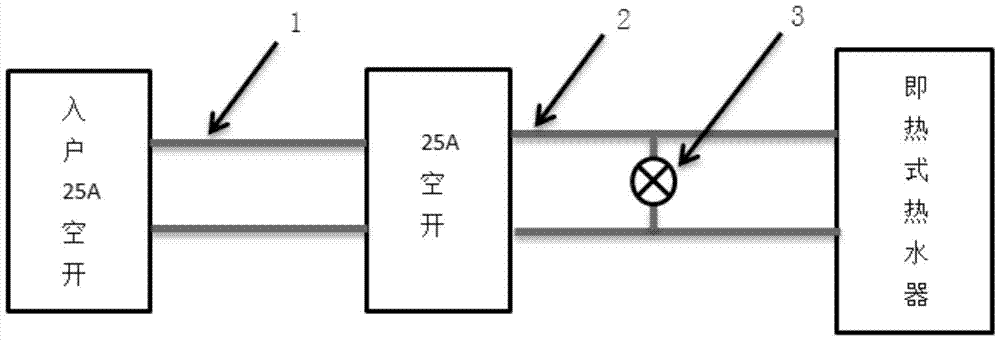

本发明涉及一种兼容EMC的快速式电热水器加热控制方法,将热水器和灯并联接入交流市电,采用全波控制,对热水器不同功率下工作时测试两个加热管两端的电压输出波形,记录灯不闪烁时的多组波形数据;对每组波形计算出等效输出功率,构成基础功率档位;对相邻功率档位再组合产生组合功率档位,以减小档位之间功率差,将基础功率和组合功率按照大小顺序排好存入表格;热水器工作时,控制器计算加热所需要的功率P,查表选择使用大于或等于P且与P最接近的功率进行加热。本发明通过优化控制可控硅的控制信号,使热水器能在不增加滤波器等高成本电子元器件情况下,满足EMC要求,最大限度减少热水器对用户用电环境的影响,并实现接近无极的加热功率调节。
