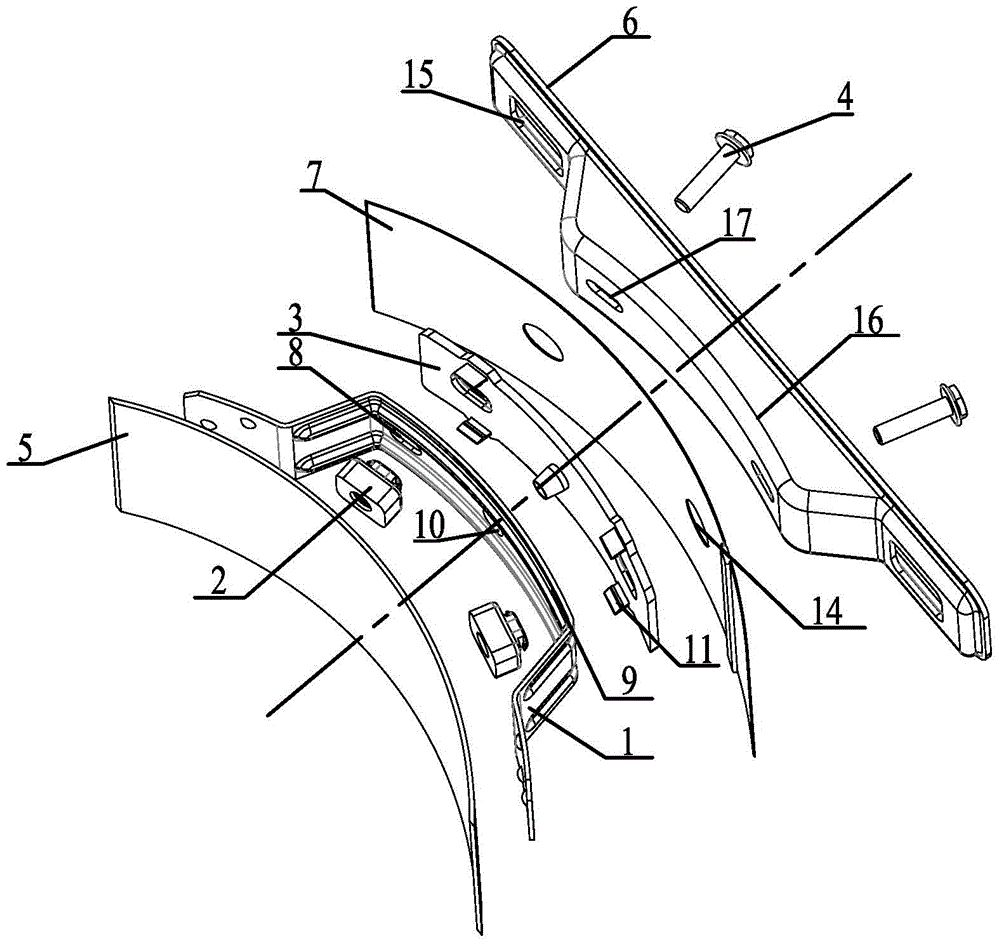

本实用新型涉及一种隔热绝缘装置，尤其是一种电热水器内胆支架隔热绝缘装置，属于电热水器的技术领域。按照本实用新型提供的技术方案，所述电热水器内胆支架隔热绝缘装置，包括内胆支架；在所述内胆支架的正面设置固定连接的内胆板，在所述内胆支架的背面设置有外壳板以及外挂架，所述外壳板与内胆支架间设置用于对外壳板与内胆支架进行隔热绝缘的隔热绝缘片，外挂架位于外壳板的外侧，外挂架、外壳板以及隔热绝缘片通过绝缘固定机构与内胆支架固定连接。本实用新型结构简单紧凑，保证了绝缘的可靠性，适应范围广，安全可靠。
