授权公布号:CN113587448B
一种多能源供热水路多循环系统的循环水泵控制方法
有效
申请
2021-08-12
申请公布
2021-11-02
授权
2022-12-06
预估到期
2041-08-12
| 申请号 | CN202110925666.8 |
| 申请日 | 2021-08-12 |
| 申请公布号 | CN113587448A |
| 申请公布日 | 2021-11-02 |
| 授权公布号 | CN113587448B |
| 授权公告日 | 2022-12-06 |
| 分类号 | F24H9/20;F24H15/335;F24H15/305;F24H15/223;F24H15/421 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 瑞美(中国)热水器有限公司 |
| 申请人地址 | 四川省成都市新都区新都学院路东段40号 |
专利法律状态
2022-12-06
授权
状态信息
授权
2021-11-19
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F24H9/20;申请日:20210812
2021-11-02
公布
状态信息
公布
摘要

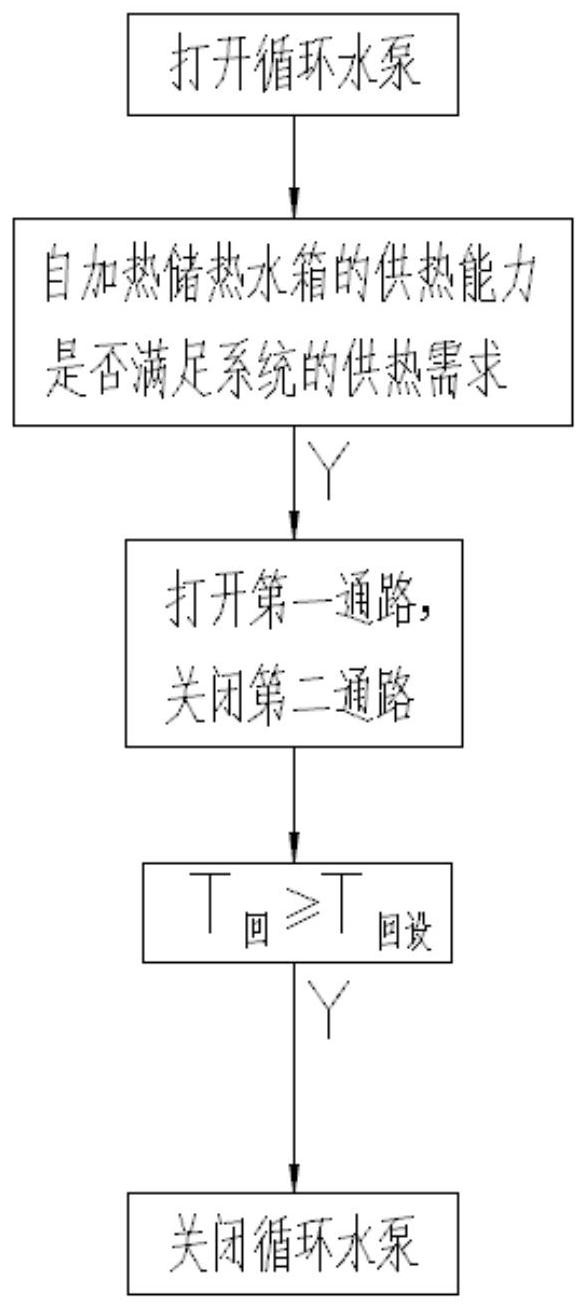

本发明公开了一种多能源供热水路多循环系统的循环水泵控制方法,所述系统包括:自来水管、循环水泵、外接热源、自加热储热水箱、三通阀、第一温度探头和第二温度探头;所述控制方法包括:打开所述循环水泵;判断所述自加热储热水箱的供热能力是否满足系统的供热需求,若满足,则打开第一通路,关闭第二通路,并执行下一步骤;判定T回与T回设的关系,若T回≥T回设,则关闭循环水泵;否则保持循环水泵处于打开状态。本发明提供的技术方案控制精度较高,适应于任意户型中的循环管路系统,特别适合大户型、长循环管路的使用条件,且考虑了四季环境温度变化对循环管路中水温的影响,节约能源,用户体验良好。
