授权公布号:CN213532873U
一种用于纺织业的纺织材料切割装置
有效
申请
2020-04-23
申请公布
1970-01-01
授权
2021-06-25
预估到期
2030-04-23
| 申请号 | CN202020633844.0 |
| 申请日 | 2020-04-23 |
| 授权公布号 | CN213532873U |
| 授权公告日 | 2021-06-25 |
| 分类号 | B26D7/26;B26D7/14;B26D1/06;D06H7/00 |
| 分类 | 手动切割工具;切割;切断; |
| 申请人名称 | 云南奥斯迪实业有限公司 |
| 申请人地址 | 云南省昆明市盘龙区联盟路与万宏路交汇处万宏嘉园沣苑(地块三)B座1层BS101号 |
专利法律状态
2021-06-25
授权
状态信息
授权
摘要

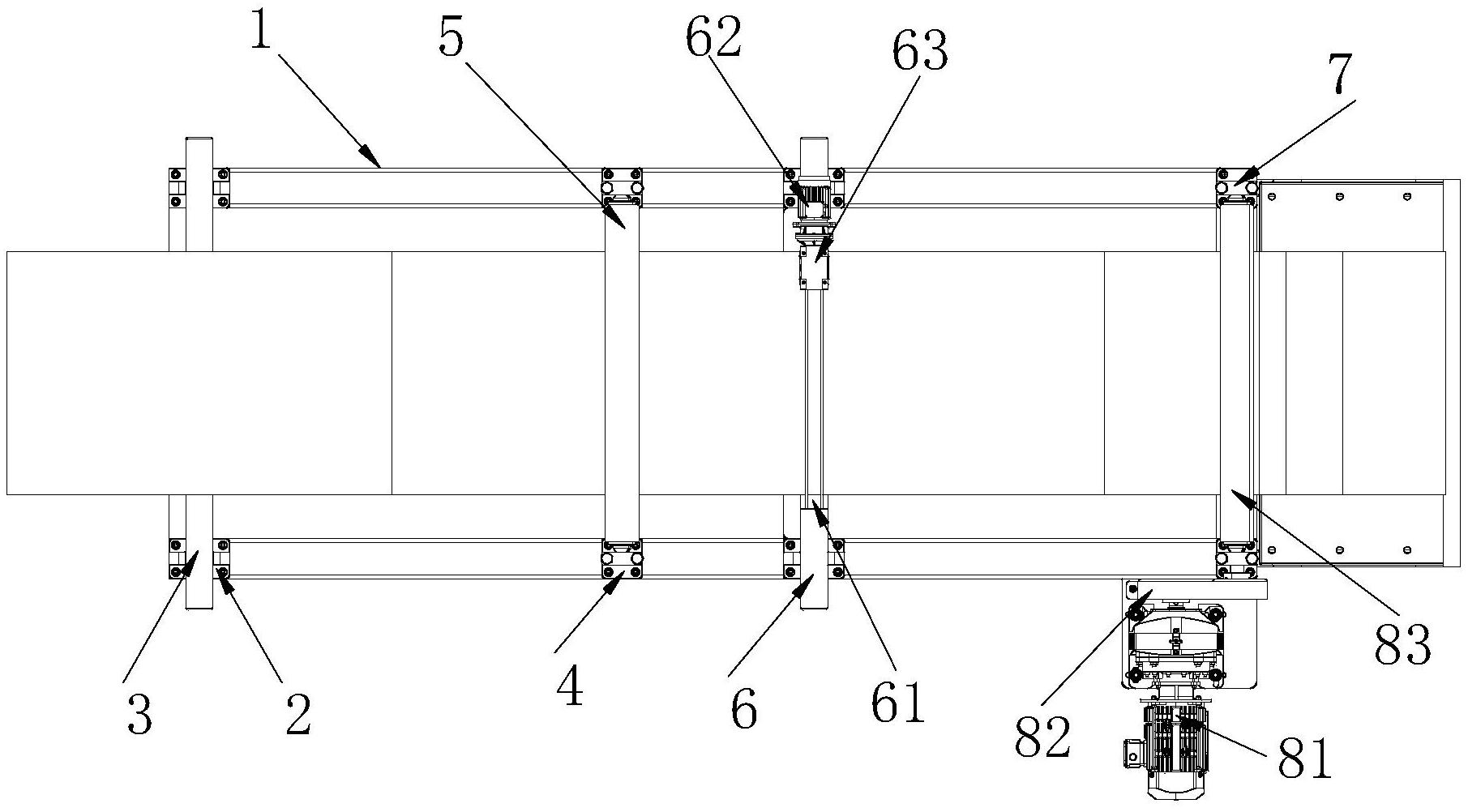

本实用新型属于纺织设备技术领域,尤其为一种用于纺织业的纺织材料切割装置,包括机架,所述机架上对称安装有卷筒架,所述卷筒架上安装有卷筒辊;纺织布在经过限位辊组和收卷辊时,纺织布保持紧绷状态,纺织布的待切割段放置在托板上,托板顶部与纺织布下表面贴附,在纺织布保持紧绷的状态时,等待纺织布的切割,防止纺织布切割端面出现偏移和卷边;切割器的切割刀片旋转对纺织布进行切割,且切割器位置调整基于电动滑台在导轨上的滑动,切割过程中切割器的切割方向无变化,解决人工切割存在误差的问题;切割器可往复在导轨上滑动,重复对经过的纺织布进行切割,进行纺织布的标准化裁切,方便切割后的纺织布使用。
