授权公布号:CN206188969U
一种可拆卸式喇叭口装置
有效
申请
2016-11-14
申请公布
1970-01-01
授权
2017-05-24
预估到期
2026-11-14
| 申请号 | CN201621236536.4 |
| 申请日 | 2016-11-14 |
| 授权公布号 | CN206188969U |
| 授权公告日 | 2017-05-24 |
| 分类号 | D01H13/04 |
| 分类 | 天然或人造的线或纤维;纺纱或纺丝; |
| 申请人名称 | 新疆天山毛纺织股份有限公司 |
| 申请人地址 | 新疆维吾尔自治区乌鲁木齐市新市区银川路西侧235号 |
专利法律状态
2017-05-24
授权
状态信息
授权
摘要

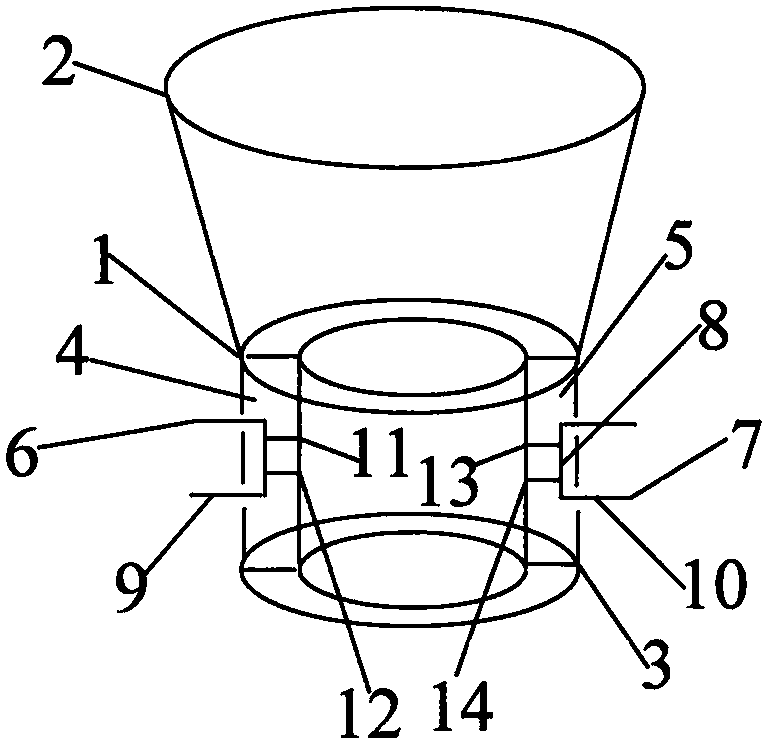

本实用新型给出一种可拆卸式喇叭口装置,该装置包括上喇叭口和下喇叭口,上喇叭口包括前端口和后端口,前端口的口径沿着纱线运动方向从前到后逐渐减小,后端口口径保持不变,在后端口的左右两端加装有弹簧插销结构,下喇叭口包括上端口和下端口,上端口口径较大且保持不变,上端口的内口径与后端口的外口径相同,上端口的左右两端开有插槽,下端口的口径沿着纱线运动方向从前到后逐渐减小,下端口上端内口径与前端口内口径相同。使用时,上喇叭口可通过弹簧插销结构与下喇叭口实现可拆卸式安装,从而实现粗纱喂入时可根据实际纺纱需求改变上喇叭口和下喇叭口的组合配置,优化纺纱工艺,改善成纱质量。
