授权公布号:CN218942392U
一种新型单向流通的双向回旋阀的舒适透气鞋
有效
申请
2023-01-12
申请公布
1970-01-01
授权
2023-05-02
预估到期
2033-01-12
| 申请号 | CN202320132377.7 |
| 申请日 | 2023-01-12 |
| 授权公布号 | CN218942392U |
| 授权公告日 | 2023-05-02 |
| 分类号 | A43B7/083;A43B7/10;A43B13/14 |
| 分类 | 鞋类; |
| 申请人名称 | 浙江奥康鞋业股份有限公司 |
| 申请人地址 | 浙江省温州市永嘉县瓯北镇东瓯工业区奥康工业园 |
专利法律状态
2023-05-02
授权
状态信息
授权
摘要

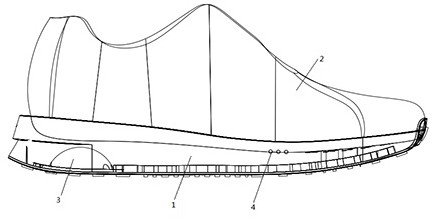

本实用新型公开了一种新型单向流通的双向回旋阀的舒适透气鞋,包括鞋底和鞋面,鞋面缝装于鞋底的顶面,鞋底内部后跟的位置固定安装有空气压力仓,空气压力仓上连接安装有左右双回旋单向吸气阀组和左右双回旋单向排气阀组,左右双回旋单向吸气阀组的一端延伸到鞋底的前脚掌位置并连接有导气管,导气管的顶面连接安装有若干吸气嘴,左右双回旋单向排气阀组的一端延伸到鞋底前脚掌的鞋边位置,鞋底的鞋边上安装有与左右双回旋单向排气阀组连通的排气嘴,鞋底的顶面安装有鞋垫;利用单向导通气流阀门的原理来进行鞋底的结构设计,使得空气流通从排气孔很快排出,但是逆向是不能吸气回流的,从而防止将路面积水吸入鞋子内部,使得鞋子内部保持干爽。
