授权公布号:CN217743321U
一种舒适的排气鞋底
有效
申请
2022-04-14
申请公布
1970-01-01
授权
2022-11-08
预估到期
2032-04-14
| 申请号 | CN202220853990.3 |
| 申请日 | 2022-04-14 |
| 授权公布号 | CN217743321U |
| 授权公告日 | 2022-11-08 |
| 分类号 | A43B13/20;A43B13/14;A43B7/083;A43B7/10 |
| 分类 | 鞋类; |
| 申请人名称 | 康奈集团有限公司 |
| 申请人地址 | 浙江省温州市鹿城区双屿街道双金路6号 |
专利法律状态
2022-11-08
授权
状态信息
授权
摘要

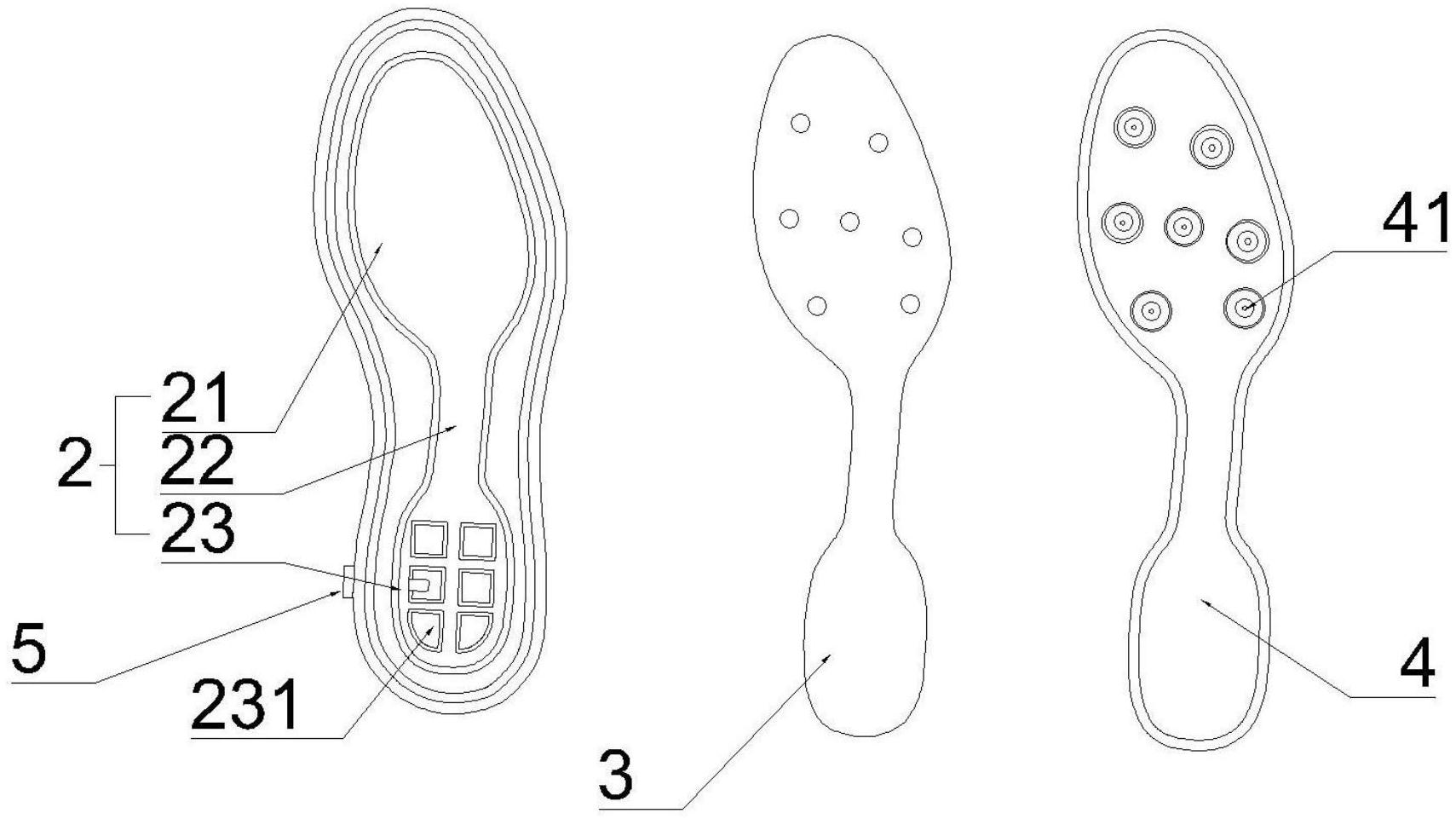

本实用新型涉及一种舒适的排气鞋底,包括鞋底本体,对应足部前掌位置为前掌部,对应足部后跟位置为后跟部,对应足部足弓位置为腰窝部,鞋底本体设置有鞋底凹槽,鞋底凹槽对应后跟部为后跟槽,后跟槽向下开设有若干个空腔,鞋底凹槽上设置有多孔透气弹力层,多孔透气弹力层与鞋底凹槽形状相适配,多孔透气弹力层上设置有弹性覆盖片,弹性覆盖片完全覆盖在鞋底凹槽上,弹性覆盖片边沿与鞋底凹槽边沿密封贴合形成气腔室,鞋底本体边沿和空腔边沿设置有通孔,通孔处设置有单向排气的气阀,弹性覆盖片上对应足部前掌受力集中的位置均设置有进气孔,能够在行走过程中保持鞋底舒适的情况下,将鞋腔内的浊气排出。
