授权公布号:CN212643006U
充气泵阀门
有效
申请
2020-07-02
申请公布
1970-01-01
授权
2021-03-02
预估到期
2030-07-02
| 申请号 | CN202021267517.4 |
| 申请日 | 2020-07-02 |
| 授权公布号 | CN212643006U |
| 授权公告日 | 2021-03-02 |
| 分类号 | F04B39/10;A47C27/08N |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 河北佳禾医疗器械有限公司 |
| 申请人地址 | 河北省衡水市冀州区昌成东路535号 |
专利法律状态
2021-03-02
授权
状态信息
授权
摘要

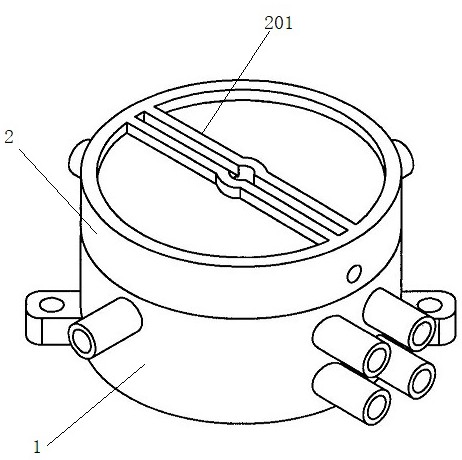

本实用新型属于阀门技术领域,公开了一种充气泵阀门。其主要技术特征为:包括下固定阀体、上旋转阀体,所述的下固定阀体设置有带有定位孔的定位板、下中心通孔、进气管、环状进气凹槽、起背出气管、起背出气口、起腿出气管、起腿出气口、左翻身进气管、左翻身进气口、左翻身出气管及、左翻身出气口、右翻身进气管、右翻身进气口、右翻身出气管、右翻身出气口;所述的上旋转阀体设置有上中心通孔,上旋转阀体的底面设置有环状导气凹槽、扇形导气凹槽、左翻身导气凹槽、右翻身导气凹槽、出气口、出气凹槽,环状导气凹槽与扇形导气凹槽相连通,上旋转阀体的顶面设置有旋钮。该充气泵阀门,能同时满足起背、起腿、左右翻身等多种需求。
