授权公布号:CN212299626U
一种自动蒸发冷凝水的风幕柜
有效
申请
2020-09-27
申请公布
1970-01-01
授权
2021-01-05
预估到期
2030-09-27
| 申请号 | CN202022157371.4 |
| 申请日 | 2020-09-27 |
| 授权公布号 | CN212299626U |
| 授权公告日 | 2021-01-05 |
| 分类号 | F25D21/14 |
| 分类 | 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化; |
| 申请人名称 | 宁波辰佳电器有限公司 |
| 申请人地址 | 浙江省宁波市杭州湾新区兴慈六路317号 |
专利法律状态
2021-01-05
授权
状态信息
授权
摘要

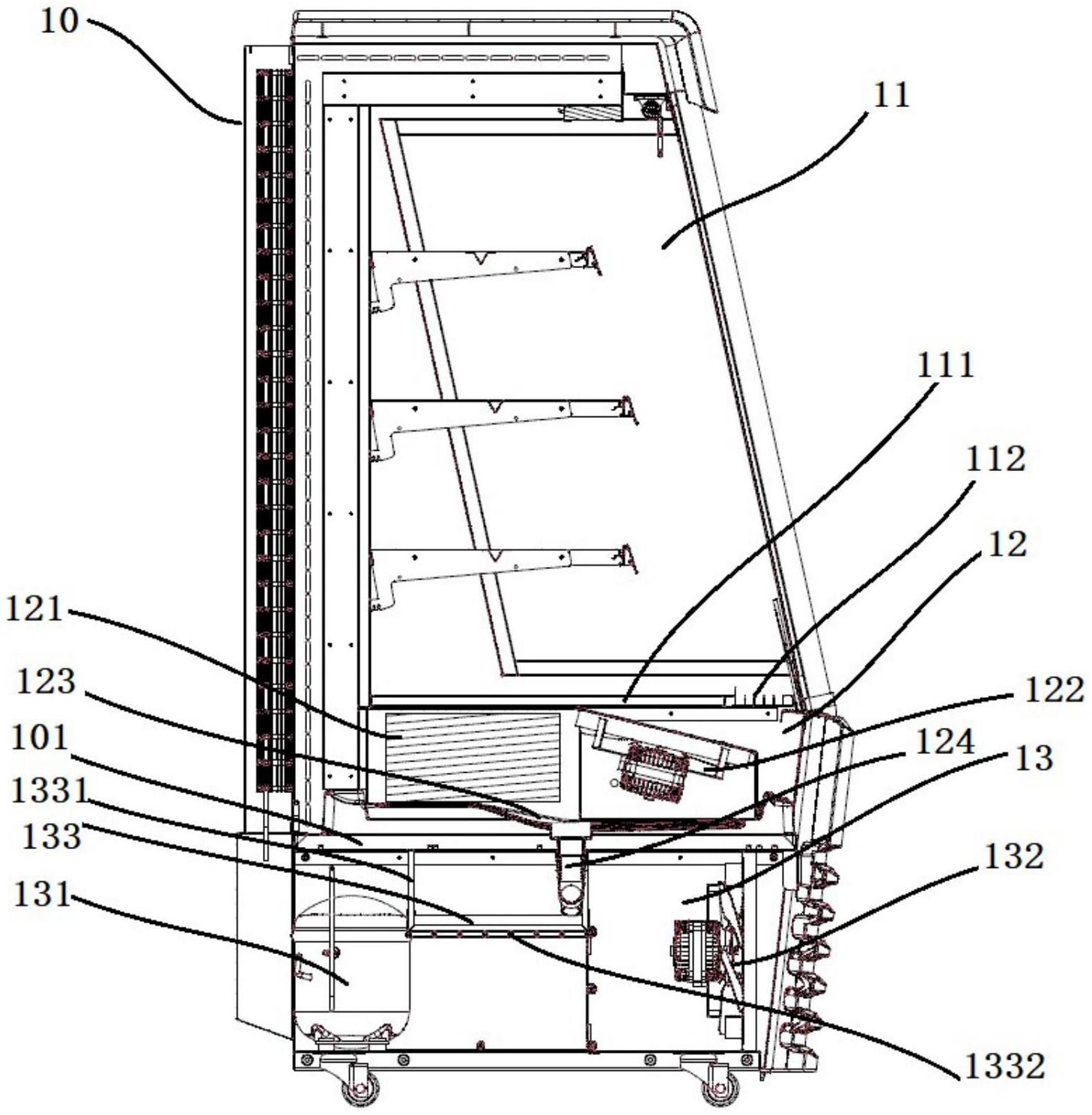

本实用新型提供了一种自动蒸发冷凝水的风幕柜,包括:柜体、设置在所述柜体底部的机械室,所述柜体被风道隔板隔成冷藏室和制冷室,所述制冷室位于所述冷藏室的下方,所述制冷室内设置有蒸发器、位于该蒸发器下面的集水器和第一风机,其中所述集水器用于收集所述蒸发器所产生的冷凝水;所述机械室位于所述制冷室的下方,所述机械室设置有冷凝器、第二风机和接水盘;其中,所述集水器的下端连接有漏水管组件,所述漏水管组件的下端延伸至所述机械室内,并与所述机械室内的所述接水盘连通,能够将所述冷凝水导流到所述接水盘中。本实用新型的蒸发冷凝水的装置即环保节能又给冷凝器降温降压,使得风幕柜的制冷效果更佳。
