授权公布号:CN210241949U
空调排水系统及空调
有效
申请
2019-05-28
申请公布
1970-01-01
授权
2020-04-03
预估到期
2029-05-28
| 申请号 | CN201920789973.6 |
| 申请日 | 2019-05-28 |
| 授权公布号 | CN210241949U |
| 授权公告日 | 2020-04-03 |
| 分类号 | F24F13/22 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 广东志高空调有限公司 |
| 申请人地址 | 广东省佛山市南海区里水镇胜利工业区 |
专利法律状态
2020-04-03
授权
状态信息
授权
摘要

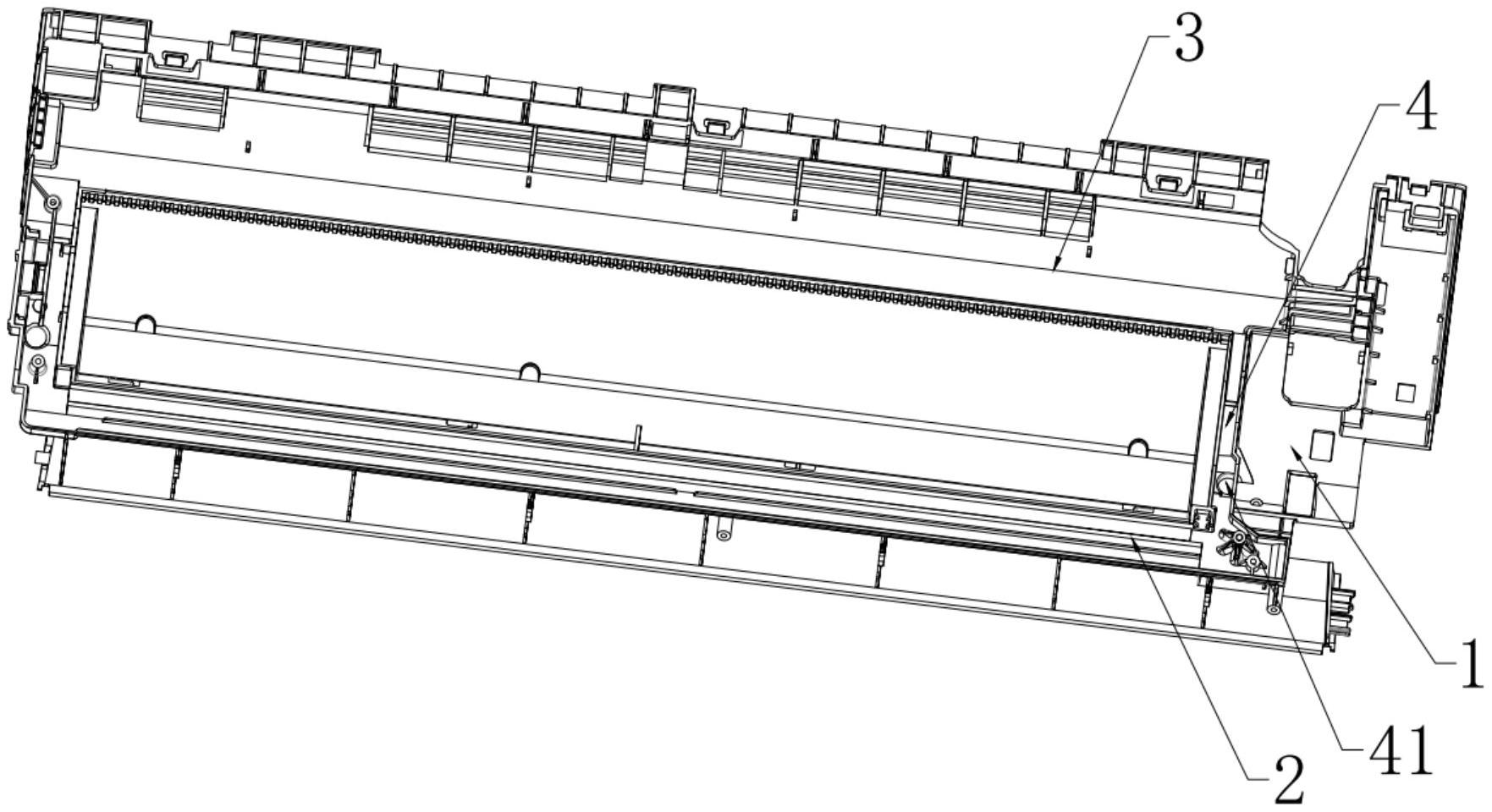

本实用新型公开了一种空调排水系统及空调,其中空调排水系统包括底座和接水槽,所述接水槽围合设置于所述底座的侧端;所述接水槽包括下接水槽、上接水槽、背接水槽和侧接水槽;所述下接水槽连接于所述底座的正面下侧,所述上接水槽连接于所述底座的正面上侧;所述背接水槽连接于所述底座背面的上侧,与所述上接水槽相对设置在所述底座的正面与背面;所述侧接水槽设有两个,分别连接于所述底座的正面左侧和右侧,两个所述侧接水槽均分别连通所述下接水槽、上接水槽和背接水槽;至少一个所述侧接水槽的最低处连通有排水口。使下接水槽、上接水槽及背接水槽通过侧接水槽实现全连通,形成一个回形全通水路,最大限度的将冷凝水最快排出。
