授权公布号:CN112879968B
一种利用油烟机风机动能驱动的油烟动态拦阻装置
有效
申请
2020-11-11
申请公布
2021-06-01
授权
2024-01-02
预估到期
2040-11-11
| 申请号 | CN202011256035.3 |
| 申请日 | 2020-11-11 |
| 申请公布号 | CN112879968A |
| 申请公布日 | 2021-06-01 |
| 授权公布号 | CN112879968B |
| 授权公告日 | 2024-01-02 |
| 分类号 | F24C15/20;F01D15/00;F01D5/02 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 浙江欧意智能厨房股份有限公司 |
| 申请人地址 | 浙江省金华市义乌市义乌工业园区阳光大道N8号 |
专利法律状态
2024-01-02
授权
状态信息
授权
2021-06-18
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F24C15/20;申请日:20201111
2021-06-01
公布
状态信息
公布
摘要

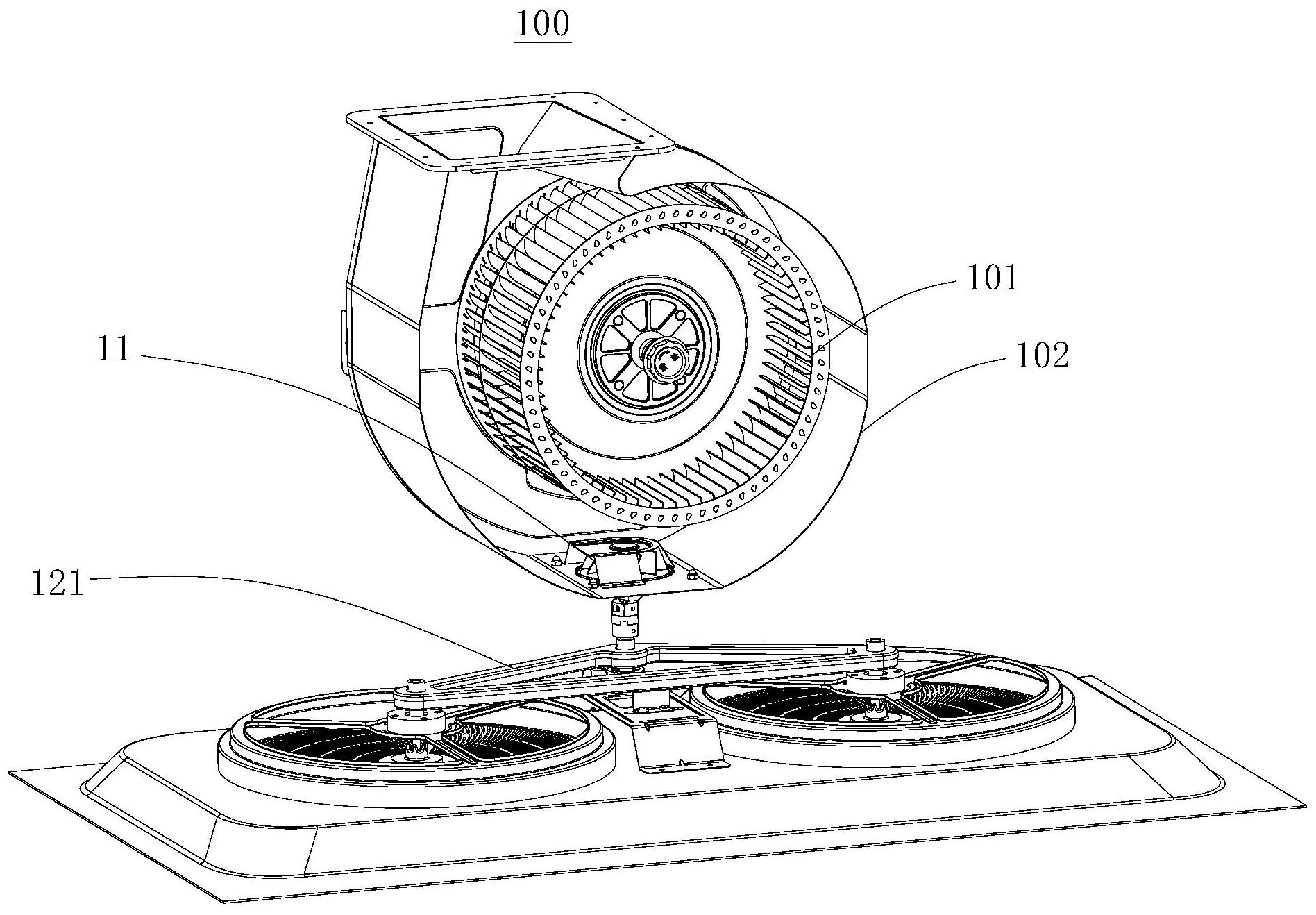

本发明提出了一种利用油烟机风机动能驱动的油烟动态拦阻装置,涉及油烟过滤技术领域。其包括油烟机本体、风机组件、动能回收组件和油烟阻拦组件。风机组件被设置用于产生气流,且气流沿第一预设方向进入到动能回收组件中。动能回收组件包括涡轮和传动轴,涡轮的扇叶转动面和第一预设方向平行,传动轴和涡轮连接,且传动轴能随涡轮的转动沿自身轴线方向旋转。油烟阻拦组件包括传动机构和阻拦盘,传动机构同时与传动轴和阻拦盘连接。该利用油烟机风机动能驱动的油烟动态拦阻装置通过将风机内部高速气流汇聚、引流,进而推动动能回收组件中的涡轮上的叶片,再经相应传动机构带动油烟动态拦阻装置工作,从而达到对吸入油烟的预过滤效果。
