授权公布号:CN205625163U
一种带有连动式拉篮结构的转角伸入柜
有效
申请
2016-03-17
申请公布
1970-01-01
授权
2016-10-12
预估到期
2026-03-17
| 申请号 | CN201620213790.6 |
| 申请日 | 2016-03-17 |
| 授权公布号 | CN205625163U |
| 授权公告日 | 2016-10-12 |
| 分类号 | A47B46/00;A47B96/16 |
| 分类 | 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器; |
| 申请人名称 | 广东韩丽家居集团股份有限公司 |
| 申请人地址 | 广东省佛山市高明区杨和镇杨梅西区银杏路5号 |
专利法律状态
2016-10-12
授权
状态信息
授权
摘要

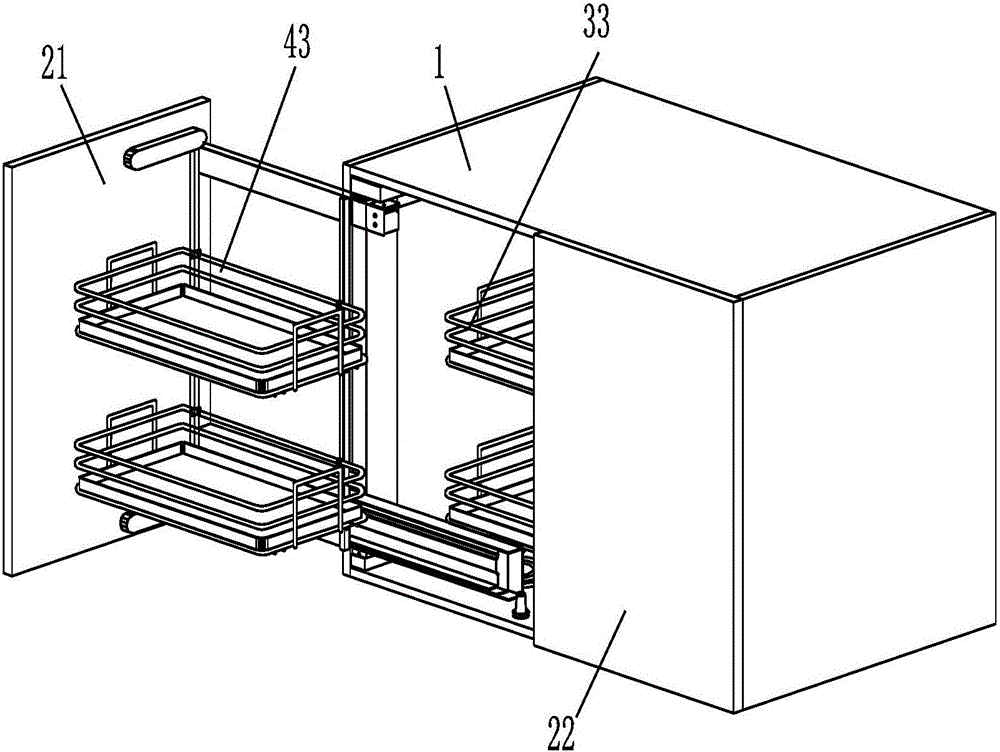

本实用新型提供一种带有连动式拉篮结构的转角伸入柜,包括柜体和柜门,柜门包括固定门和活动门;还包括一连动式拉篮结构;连动式拉篮结构包括柜内拉篮组件、挂门拉篮组件和旋转支架;旋转支架包括固定座、第一拉伸杆和第二拉伸杆;固定座安装在柜体底板内壁上,第一拉伸杆的一端与第二拉伸杆的一端固定连接并且共同铰接在所述固定座上;第一拉伸杆的另一端与挂面拉篮固定架固定连接,第二拉伸杆的另一端与柜内拉篮固定架固定连接。在实际使用时,使用者拉出活动门后,再向外侧旋转打开活动门后,能够使得柜内拉篮和挂门拉篮均完全展示在使用者面前,取放物件非常便捷。本实用新型在充分利用柜内空间的前提下,实现了使用者取放物件的便捷易用。
