授权公布号:CN116292394B
一种长短复合叶片的后倾式离心叶轮
有效
申请
2023-05-11
申请公布
2023-06-23
授权
2023-07-18
预估到期
2043-05-11
| 申请号 | CN202310524409.2 |
| 申请日 | 2023-05-11 |
| 申请公布号 | CN116292394A |
| 申请公布日 | 2023-06-23 |
| 授权公布号 | CN116292394B |
| 授权公告日 | 2023-07-18 |
| 分类号 | F04D29/28;F04D29/30;F04D29/66 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 佛山市南海九洲普惠风机有限公司 |
| 申请人地址 | 广东省佛山市南海区狮山镇小塘新城塘新三路3号 |
专利法律状态
2023-07-18
授权
状态信息
授权
2023-07-11
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F04D29/28;申请日:20230511
2023-06-23
公布
状态信息
公布
摘要

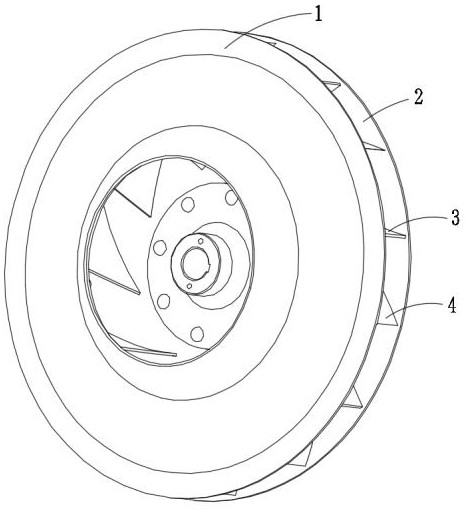

本发明涉及通风设备技术领域,尤其涉及一种长短复合叶片的后倾式离心叶轮;在轮盘与轮盖之间环周分布有多片后倾式叶片,这些叶片为长叶片与短叶片间隔设置,所有叶片的外端均布于同一外周圆上;长叶片为钣金叶片,钣金叶片包括相连的靠近叶轮中心的第一弧线段和远离叶轮中心的第二弧线段,在叶轮的转向上,第一弧线段往前凸,第二弧线段往后凹;短叶片为翼型叶片,翼型叶片包括较钝端、较尖端和连接在较钝端与较尖端之间的弧形面和直形面,较钝端靠近叶轮中心且较尖端远离叶轮中心,在叶轮的转向上,弧形面朝前,直形面朝后。该种长短复合叶片的后倾式离心叶轮能够同时具有全压高和效率高的优点。
