一种智能家居的控制网关系统

授权公布号：CN204258843U

一种智能家居的控制网关系统

有效

申请

2014-11-26

申请公布

1970-01-01

授权

2015-04-08

预估到期

2024-11-26

申请号	CN201420730192.7
申请日	2014-11-26
授权公布号	CN204258843U
授权公告日	2015-04-08
分类号	H04L12/66;H04L12/28
分类	电通信技术;
申请人名称	福建求实智能股份有限公司
申请人地址	福建省厦门市火炬高新区（翔安）产业区翔岳路45号第二层

专利法律状态

2020-05-08 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的生效 IPC(主分类):H04L12/66 登记号:Y2020350000015 登记生效日:20200416 出质人:福建求实智能股份有限公司质权人:中国光大银行股份有限公司厦门分行实用新型名称:一种智能家居的控制网关系统授权公告日:20150408

2015-04-08 授权

状态信息

授权

摘要

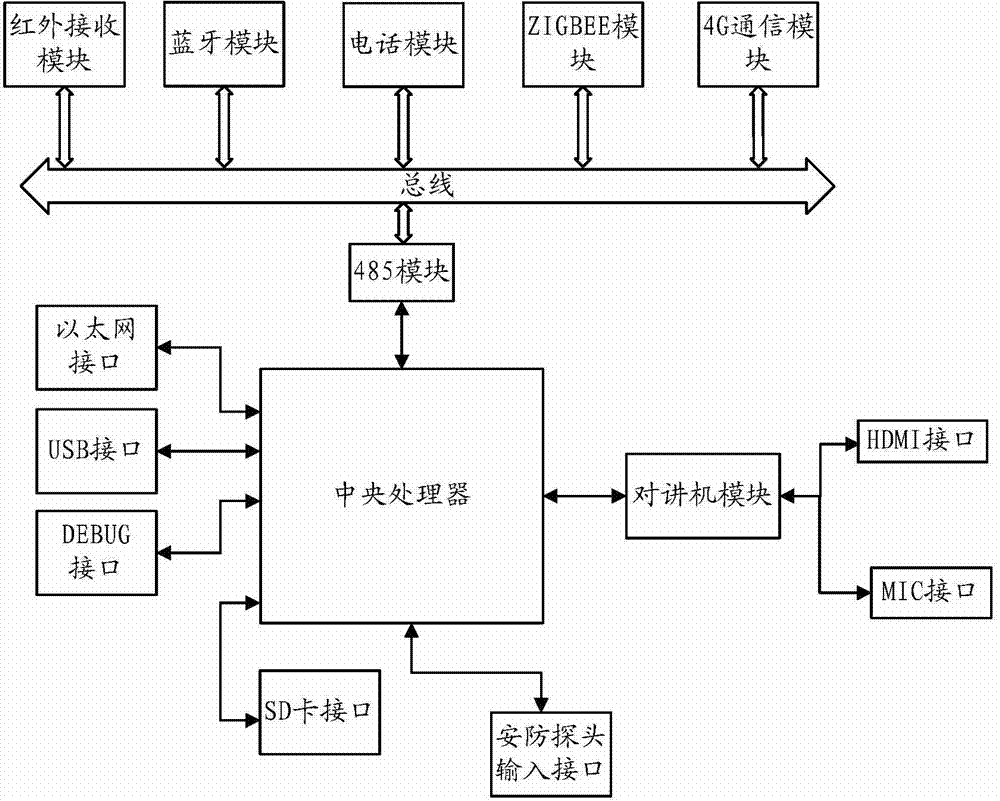

本实用新型提供了一种智能家居的控制网关系统，包括中央处理器、以太网接口、USB接口、蓝牙模块、ZigBee模块以及对讲机模块，所述以太网接口、USB接口、对讲机模块均与中央处理器连接；蓝牙模块、ZigBee模块经一总线与一485模块连接，485模块与中央处理器连接；控制网关系统还包括红外接收模块、电话模块、4G通信模块、SD卡接口以及安防探头输入接口；SD卡接口和安防探头输入接口均与中央处理器连接；红外接收模块、电话模块、4G通信模块均经所述总线与485模块连接；对讲机模块连接有一HDMI接口和一MIC接口。本实用新型可以实现身在室内或室外均可方便的感知家庭内部的情况，且具有安防报警功能。
