授权公布号:CN218884164U
一种高水温热泵油冷空调系统
有效
申请
2022-11-17
申请公布
1970-01-01
授权
2023-04-18
预估到期
2032-11-17
| 申请号 | CN202223092845.7 |
| 申请日 | 2022-11-17 |
| 授权公布号 | CN218884164U |
| 授权公告日 | 2023-04-18 |
| 分类号 | F24F5/00;F25B13/00;F25B31/00;F25B41/20;F25B43/02;F25B49/02 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 深圳麦克维尔空调有限公司 |
| 申请人地址 | 广东省深圳市龙岗区平湖街道芳坑路10号 |
专利法律状态
2023-04-18
授权
状态信息
授权
摘要

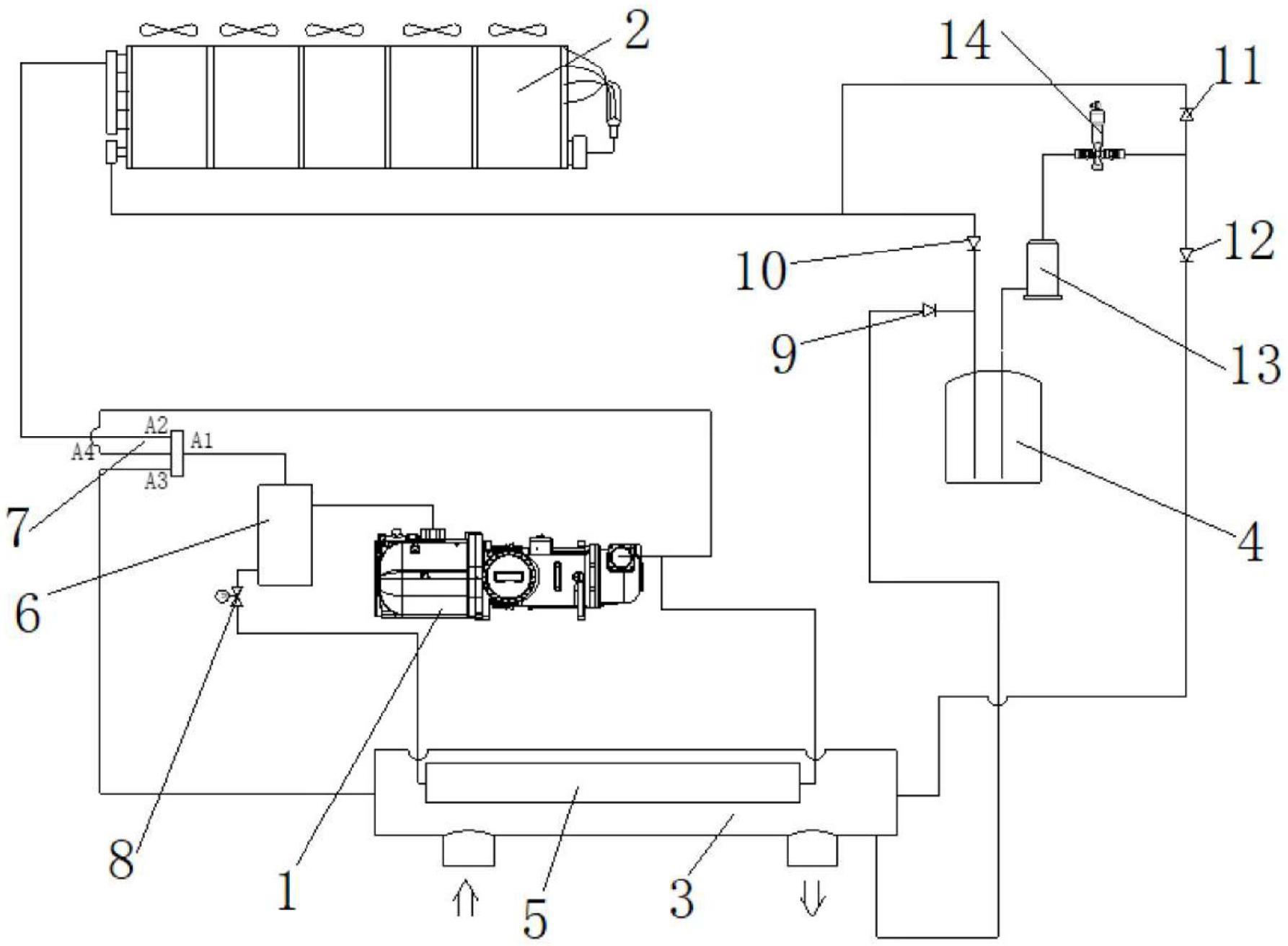

本实用新型公开了一种高水温热泵油冷空调系统,涉及换热设备技术领域,其包括:压缩机、油气分离器、冷凝器、膨胀阀、储液器、蒸发器以及用于冷却冷冻油的油冷却器,压缩机的排气口连接油气分离器的入口,油气分离器的出口连接四通阀,四通阀的制冷出口连接冷凝器的入口,冷凝器的出口连接储液器,储液器的出口、膨胀阀、蒸发器、油冷却器以及压缩机的吸气口通过管路依次连接,油气分离器的出油端、油冷却器以及压缩机的待润滑处通过管路依次连接。本系统可以在冷却冷冻油的同时加热热水,达到废热利用节能的目的。
