授权公布号:CN209390041U
具有心率监测功能的收音机
有效
申请
2018-10-19
申请公布
1970-01-01
授权
2019-09-13
预估到期
2028-10-19
| 申请号 | CN201821706124.1 |
| 申请日 | 2018-10-19 |
| 授权公布号 | CN209390041U |
| 授权公告日 | 2019-09-13 |
| 分类号 | H04B1/06;H04B1/16;H04B5/00;A61B5/024 |
| 分类 | 电通信技术; |
| 申请人名称 | 深圳市德劲电子有限公司 |
| 申请人地址 | 广东省深圳市宝安区福永镇怀德翠岗工业园四区26幢 |
专利法律状态
2019-09-13
授权
状态信息
授权
摘要

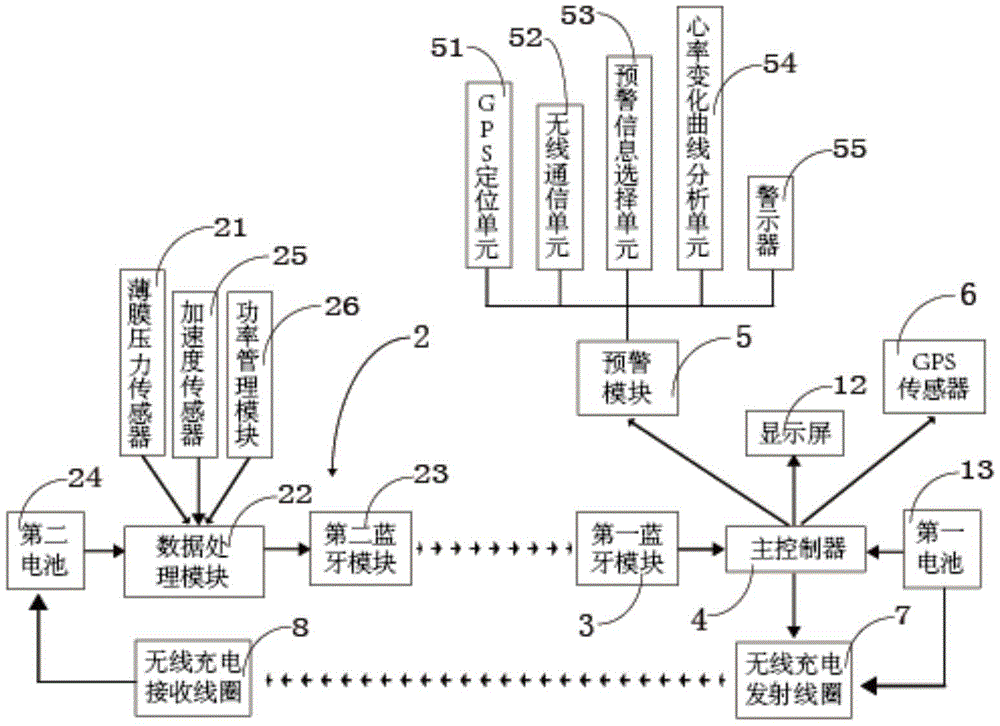

本实用新型提供了一种具有心率监测功能的收音机,包括收音机本体和用于监测用户健身运动过程中心率变化情况的心率监测装置,收音机本体包括外壳、设置于外壳上的显示屏、设置于外壳内的主控电路板、以及用于向主控电路板和显示屏供电的第一电池,主控电路板上设置有电性连接的第一蓝牙模块、MCU微处理器和预警模块,心率监测装置包括用于实时采集用户心率数据的薄膜心率传感器、数据处理模块、与第一蓝牙模块进行无线配对连接的第二蓝牙模块、以及用于向心率监测装置供电的第二电池。本实用新型具有心率监测功能,对于老年人健身运动过程中心率变化情况能够及时观察了解,便于老年人根据心率变化状况科学合理地控制运动量或判断目前身体状况。
