授权公布号:CN209283219U
用于运动监测的多功能收音机
有效
申请
2018-10-19
申请公布
1970-01-01
授权
2019-08-20
预估到期
2028-10-19
| 申请号 | CN201821706095.9 |
| 申请日 | 2018-10-19 |
| 授权公布号 | CN209283219U |
| 授权公告日 | 2019-08-20 |
| 分类号 | H04B1/08;H04W4/80;G01L1/00;G01D21/02 |
| 分类 | 电通信技术; |
| 申请人名称 | 深圳市德劲电子有限公司 |
| 申请人地址 | 广东省深圳市宝安区福永镇怀德翠岗工业园四区26幢 |
专利法律状态
2019-08-20
授权
状态信息
授权
摘要

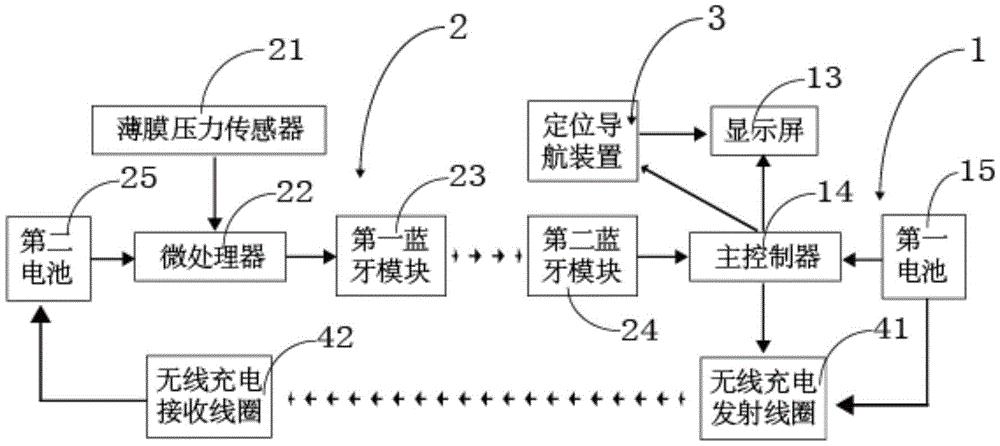

本实用新型提供了一种用于运动监测的多功能收音机,包括收音机本体、运动监测模块和定位导航装置;运动监测模块包括用于获取压力信号的薄膜压力传感器、用于接收并分析处理薄膜压力传感器获取的压力信号的微处理器、用于将微处理器处理的压力信息传输至主控制器的第一蓝牙模块、用于与第一蓝牙模块进行配对连接的第二蓝牙模块、以及用于向运动监测模块供电的第二电池,薄膜压力传感器、微处理器、第一蓝牙模块和第二电池集成设置于鞋垫上,第二蓝牙模块设置于壳体中并与主控制器电性连接。本实用新型通过在鞋垫上集成设置薄膜压力传感器,通过蓝牙将运动参数信息传送给多功能收音机,便于老人科学合理地规划或者调整日常健身运动计划。
