授权公布号:CN218096300U
空调外机
有效
申请
2022-06-20
申请公布
1970-01-01
授权
2022-12-20
预估到期
2032-06-20
| 申请号 | CN202221543842.8 |
| 申请日 | 2022-06-20 |
| 授权公布号 | CN218096300U |
| 授权公告日 | 2022-12-20 |
| 分类号 | F24F1/16;F24F8/108;F24F13/20;F24F13/28;F25B39/04 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 佛山市顺德区奥柏空调有限公司 |
| 申请人地址 | 广东省佛山市顺德区伦教霞石工业区东路32号之二 |
专利法律状态
2022-12-20
授权
状态信息
授权
摘要

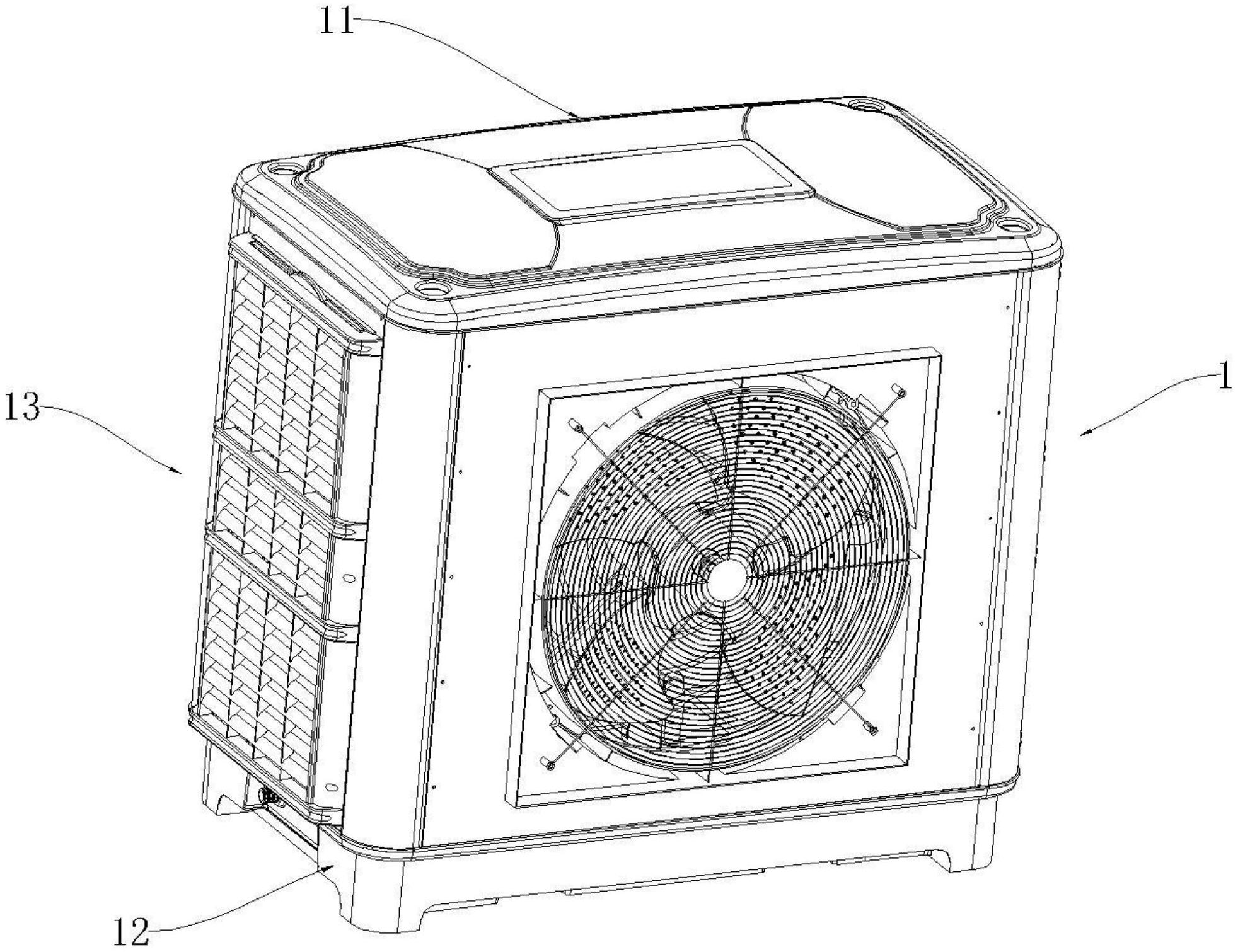

本实用新型涉及一种空调外机,包括:壳体组件,壳体组件设有壳体本体和安装腔,安装腔底部形成集水腔,壳体组件上设有进风口和出风口,进风口和出风口于安装腔连通;供水组件,壳体组件与集水腔连通,供水组件包括抽水泵、分水组件和第一管件,抽水泵设置在集水腔上,分水组件与供水组件连通,分水组件用于对水进行分流;湿帘,湿帘与供水组件相对设置,湿帘用于冷却外部环境进入壳体组件的空气;冷凝组件,冷凝组件与湿帘相对设置,冷凝组件用于与室内机连通;风机组件,风机组件用于使壳体组件内产生负压。本申请的空调外机通过供水组件、风机组件和湿帘之间的组合实现对冷凝组件的快速降温,提高冷凝组件的换热效率,节省能耗。
