授权公布号:CN209819190U
一种用于离心机的高位油箱
有效
申请
2019-02-14
申请公布
1970-01-01
授权
2019-12-20
预估到期
2029-02-14
| 申请号 | CN201920195481.4 |
| 申请日 | 2019-02-14 |
| 授权公布号 | CN209819190U |
| 授权公告日 | 2019-12-20 |
| 分类号 | F16N7/38;F16N19/00;F16N39/02;F16N39/06 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 福建雪人股份有限公司 |
| 申请人地址 | 福建省福州市长乐市里仁工业区 |
专利法律状态
2019-12-20
授权
状态信息
授权
摘要

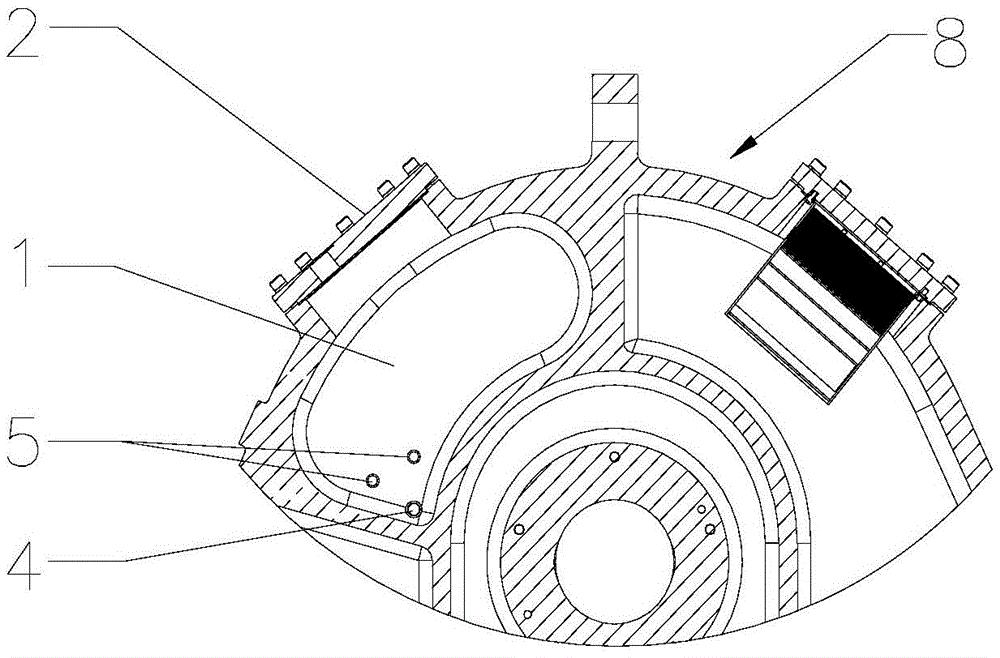

本实用新型涉及离心机领域,具体涉及一种用于离心机的高位油箱,所述离心机包括需润滑部件、主油箱和主油泵,其特征在于,所述高位油箱包括箱体、盖体和供油管,所述盖体盖设于箱体的开口上;所述箱体的底部和侧面分别设有第一出油孔和第二出油孔;所述第一出油孔和第二出油孔分别与供油管连通,所述供油管与离心机需润滑部件连通;所述主油箱与需润滑部件连通;所述盖体上设有进油孔,所述主油泵设置在主油箱与进油孔之间的管道上;本实用新型有益效果:通过高位油箱侧面的第二出油孔将补油过快时多的油由供油管输送到需润滑部位,不需要通过传统高位油箱的溢流管将润滑油回流到主油箱。
