授权公布号:CN211625785U
一种蒸发冷却型复合空调系统
有效
申请
2020-02-28
申请公布
1970-01-01
授权
2020-10-02
预估到期
2030-02-28
| 申请号 | CN202020227269.4 |
| 申请日 | 2020-02-28 |
| 授权公布号 | CN211625785U |
| 授权公告日 | 2020-10-02 |
| 分类号 | F25B41/00 |
| 分类 | 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化; |
| 申请人名称 | 克莱门特捷联制冷设备(上海)有限公司 |
| 申请人地址 | 上海市奉贤区星火开发区白云路88号、85号7号厂房 |
专利法律状态
2020-10-02
授权
状态信息
授权
摘要

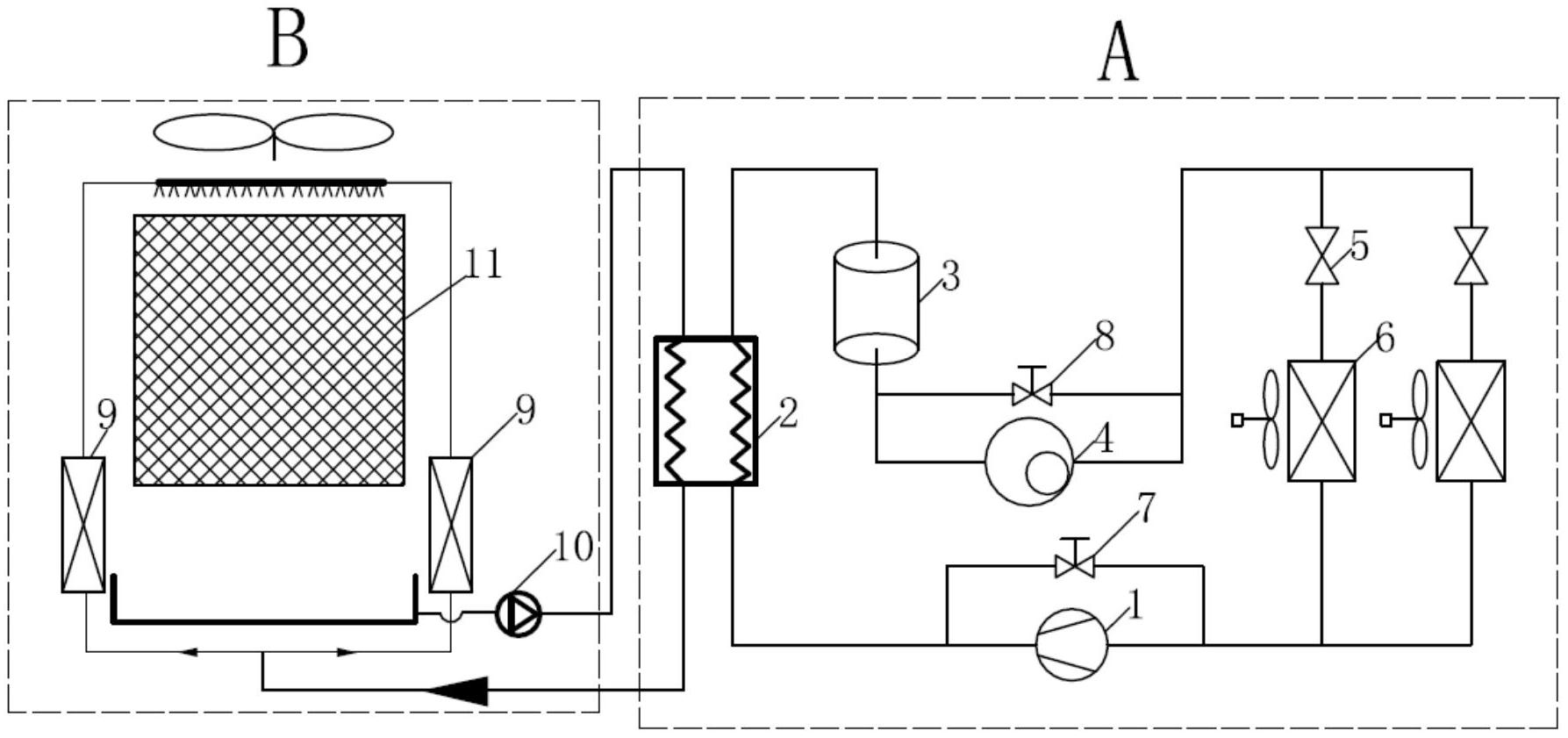

本实用新型公开了一种蒸发冷却型复合空调系统,包括:主机单元和间接蒸发冷却塔单元,所述主机单元包括依次串接并构成回路的压缩机、冷凝器、储液器、制冷剂泵、节流装置以及蒸发器;所述压缩机并联一个旁路阀;所述间接蒸发冷却塔单元包括水泵、冷却塔、设置在所述冷却塔进风口并连通所述冷却塔内部的预冷换热器、设置在所述冷却塔内的蒸发冷却换热器。本实用新型的空调系统具备根据室内负荷以及室外温度不同运行于不同工作模式,能有效利用昼夜、过渡季节和冬季的室外自然冷源,同时化解间接蒸发冷却单元冬季结冰问题。
