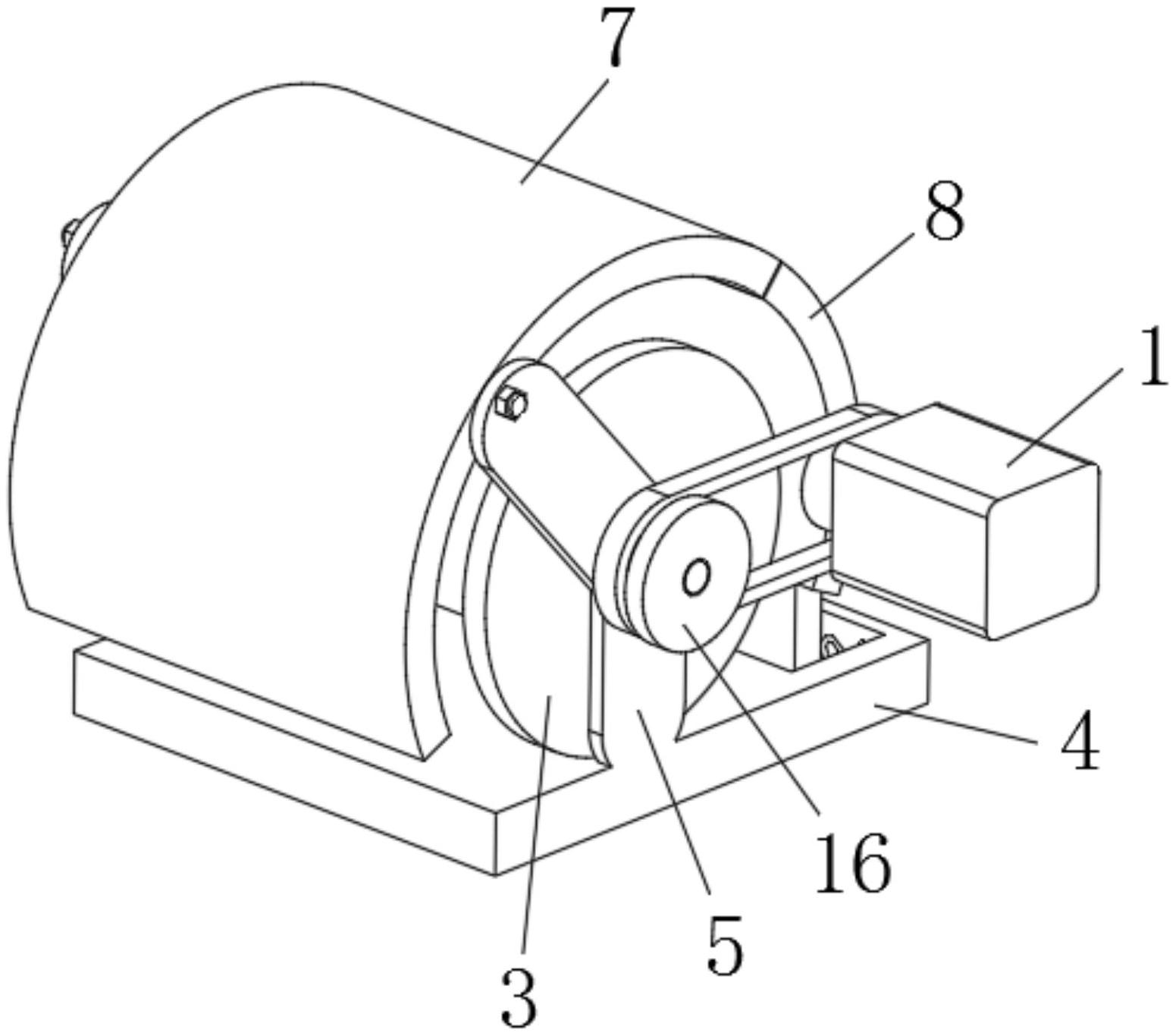

本实用新型涉及喇叭线技术领域，具体为一种增强屏蔽型喇叭线生产用的收卷设备，包括收卷电机和皮带，所述收卷电机的内壁转动连接有电机转子，且电机转子的表面与皮带的内壁啮合连接，所述皮带的内壁啮合连接有卷转轴，且卷转轴的表面固定连接有收卷轮，所述收卷轮的下方设置有底座，所述底座的上表面固定连接有垂直杆，所述垂直杆的数量为两个且呈镜像设置，所述垂直杆的内壁与卷转轴的表面转动连接，所述垂直杆的表面固定连接有斜撑杆。本实用新型便于遮挡收卷设备的外围，使收卷喇叭线的同时，减少灰尘掉落在线上，减小电阻，增大电流信号，保持稳定质量，且易于将上护盖和侧护盖打开和拆卸下来，便捷的进行检修。
