授权公布号:CN219181251U
一种异步电机的冲片组件和异步电机
有效
申请
2022-12-22
申请公布
1970-01-01
授权
2023-06-13
预估到期
2032-12-22
申请号 CN202223448929.X
申请日 2022-12-22
授权公布号 CN219181251U
授权公告日 2023-06-13
分类号 H02K1/12;H02K1/22;H02K1/28
分类 发电、变电或配电;
申请人名称 广州西奥多科技有限公司
申请人地址 广东省广州市黄埔区(中新广州知识城)凤凰三横路63号之一

专利法律状态

2023-06-13 授权
状态信息
授权

摘要

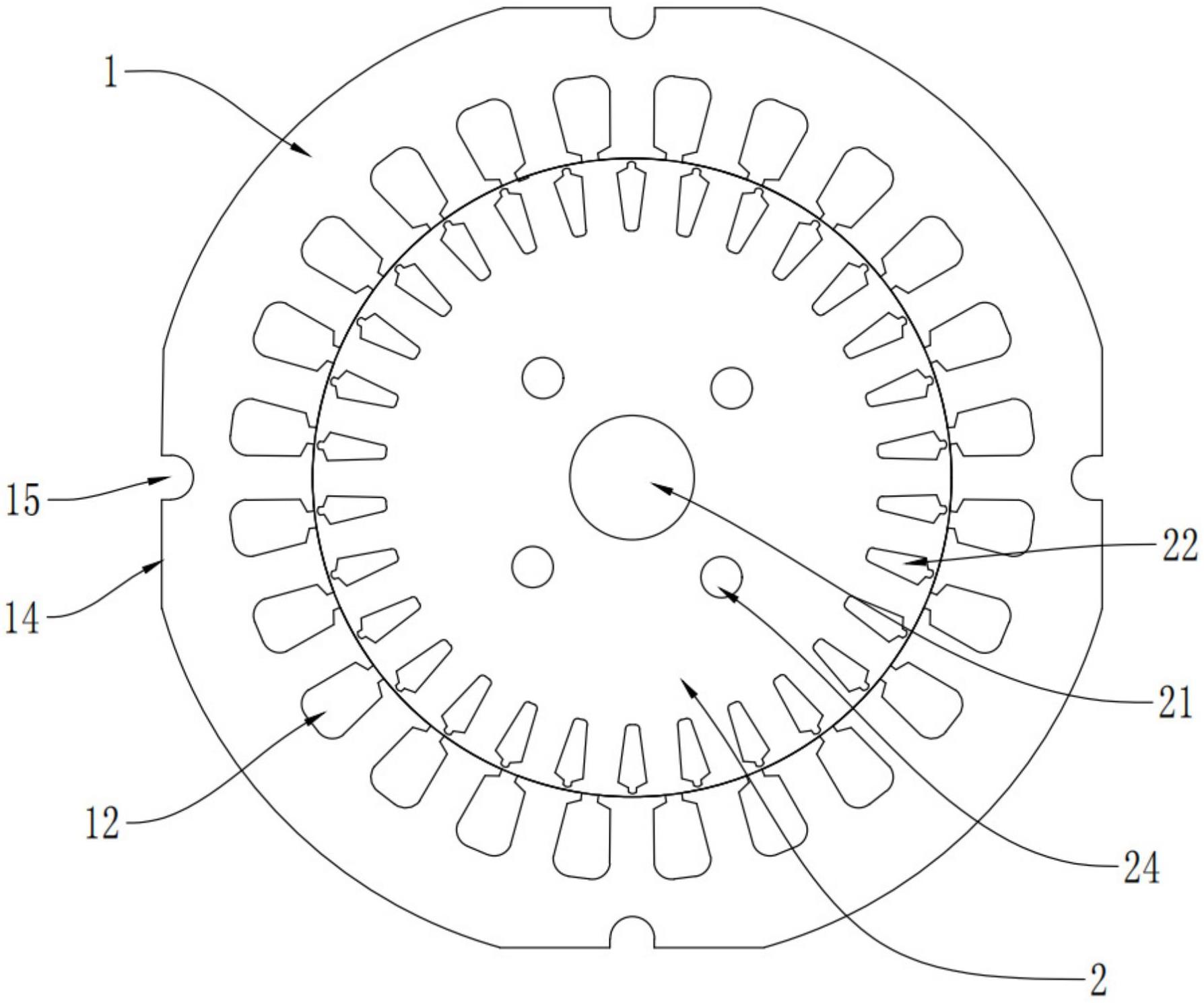

本实用新型公开一种异步电机的冲片组件和具有该冲片组件的异步电机,其中冲片组件包括:定子冲片,定子冲片上设有多个定子槽,定子槽的靠近定子内孔的一侧延伸有第一收窄槽,定子槽的远离定子内孔的一侧设有第一外侧边,第一外侧边为直线段,第一外侧边垂直于定子冲片的径向方向;转子冲片,转子冲片上设有多个转子槽,转子槽的远离轴孔的一侧延伸有第二收窄槽,第二收窄槽的远离轴孔的一侧封闭。本技术方案中定子槽和转子槽的设置能够使磁场分布更均匀,可降低局部磁场饱和损耗,提高电机的磁场利用率,经过试验对比可知,在减少用铜量的情况下,异步电机也能获得更高的效率,在满足性能的同时使用更少的绕制匝数,大大提高了绕制效率。
