授权公布号:CN204218706U
水壶及其壶盖
有效
申请
2014-10-24
申请公布
1970-01-01
授权
2015-03-25
预估到期
2024-10-24
| 申请号 | CN201420621723.9 |
| 申请日 | 2014-10-24 |
| 授权公布号 | CN204218706U |
| 授权公告日 | 2015-03-25 |
| 分类号 | A47J36/06;A47J27/21 |
| 分类 | 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器; |
| 申请人名称 | 宁波西摩电器有限公司 |
| 申请人地址 | 浙江省余姚市新建北路737-1号 |
专利法律状态
2015-03-25
授权
状态信息
授权
摘要

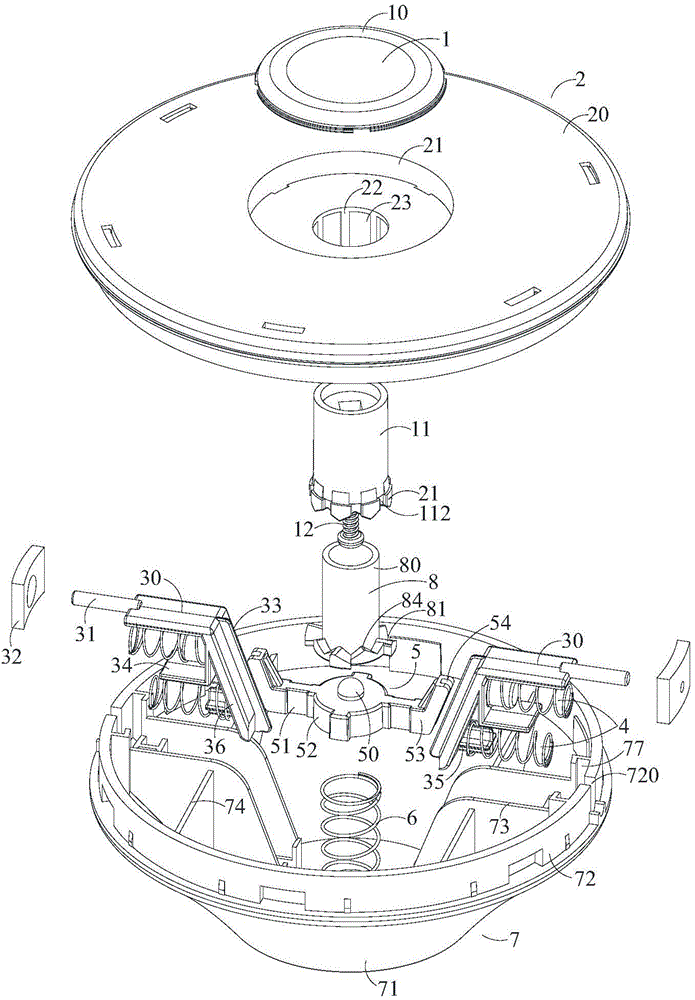

本实用新型公开了一种水壶及其壶盖,所述壶盖包括上下盖、按钮组件、转动杆组件、推动块、滑动杆组件和推动块弹簧;上下盖扣合形成壶盖的壳体,转动杆组件、推动块、滑动杆组件和推动块弹簧设置在壳体内,上盖具有通孔;按钮组件的钮柱穿设于通孔中,并套设于转动杆外周,钮柱底端外周设置有第一齿,形成通孔的通孔壁内面设置有导槽,转动杆底端外周设置有与第一齿、导槽配合以切换壶盖的可开盖状态与合盖状态的第二齿;推动块设置在转动杆下方,两滑动杆组件分设在推动块两侧,推动块与滑动杆组件滑动配合以在开盖合盖状态转换时带动滑动杆组件的滑动杆向两侧伸出或收回;推动块弹簧设于推动块下表面与下盖之间。本实用新型可有效防止壶盖掉落。
