授权公布号:CN2591826Y
一种电热水器专用漏电断路保护器
有效
申请
2002-12-20
申请公布
1970-01-01
授权
2003-12-10
预估到期
2012-12-20
| 申请号 | CN02292943.6 |
| 申请日 | 2002-12-20 |
| 授权公布号 | CN2591826Y |
| 授权公告日 | 2003-12-10 |
| 分类号 | H02H3/32 |
| 分类 | 发电、变电或配电; |
| 申请人名称 | 浙江康泉电器有限公司 |
| 申请人地址 | 浙江省温州市经济技术开发区西片17号小区 |
专利法律状态
2021-08-06
授权
状态信息
授权
2006-02-08
专利权的终止未缴年费专利权终止
状态信息
专利权的终止未缴年费专利权终止
2003-12-10
实用新型专利权授予
状态信息
授权
摘要

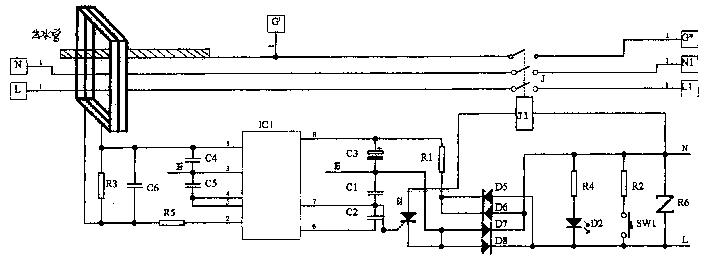

本实用新型涉及一种电热水器专用漏电断路器保护器。电热水器专用漏电断路保护器仍包括零序电流互感器、零序电流信号放大电路及脱扣继电器,其特征在于:所述脱扣继电器为三极联动继电器,三极触点分别串接在电热水器的接地线、电源零线和火线的进线上,至少有一个零序电流互感器套设在电热水器的进水管或出水管上,零线和火线同时穿过零序互感器,脱扣继电器及零序信号放大电路的工作电源连接在脱扣继电器触点外侧的零线和火线上。本电热水器专用漏电断路器保护器针对普遍存在的人为造成线路错接引起漏电现象以及电器自身漏电等两方面的漏电问题均能提供保护的全方位的漏电断路保护。
