授权公布号:CN217145941U
一种用于辅助转向的尾部转向车轮结构
有效
申请
2022-04-21
申请公布
1970-01-01
授权
2022-08-09
预估到期
2032-04-21
| 申请号 | CN202220926116.8 |
| 申请日 | 2022-04-21 |
| 授权公布号 | CN217145941U |
| 授权公告日 | 2022-08-09 |
| 分类号 | B60S9/215 |
| 分类 | 一般车辆; |
| 申请人名称 | 上海尼可尔斯电子科技股份有限公司 |
| 申请人地址 | 上海市金山区枫泾镇兴坊路505号 |
专利法律状态
2022-08-09
授权
状态信息
授权
摘要

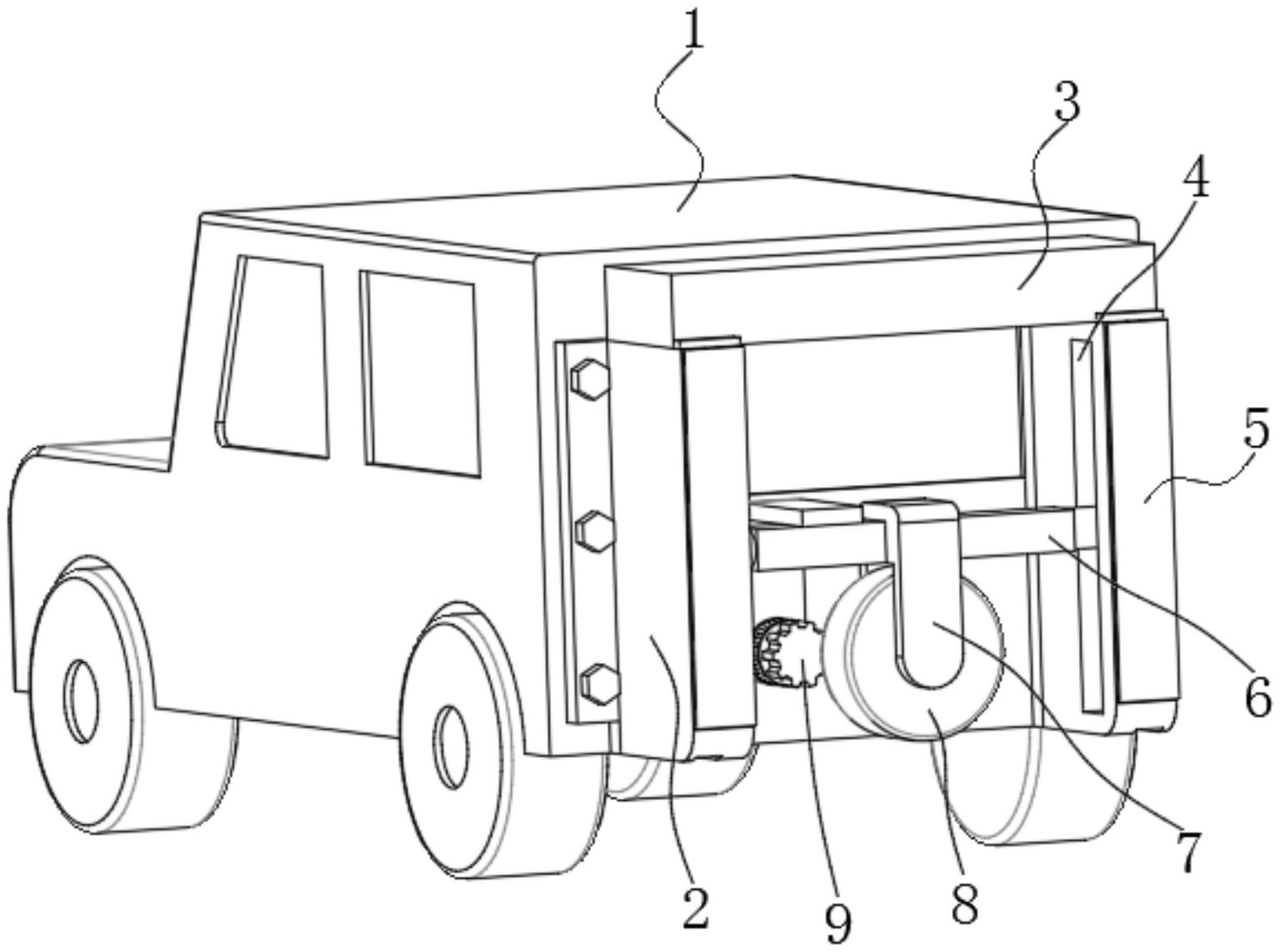

本实用新型属于车辆停放技术领域,且公开了一种用于辅助转向的尾部转向车轮结构,包括车体,所述车体尾端的左右两端均固定安装有侧板,所述侧板内侧端的中部开设有滑槽,所述侧板的顶部固定安装有液压缸,所述液压缸的底部固定连接有位于滑槽内部的顶杆。本实用新型通过升降板、车尾轮和液压缸等结构配合以实现汽车入库方便的优点,可先将车体的车头区域先开进车库内,接着启动两边的液压缸工作,第二齿轮则通过第一连接杆带动车尾轮缓缓转动,则车尾轮会沿着地面滚动并以车体的前轮为圆心运动,从而使得车体的尾端随着车尾轮的滚动进入车库内,操作简单方便,可使得车体停放整齐、规范,这样便可以达到汽车入库方便的目的。
