授权公布号:CN209173654U
拦截装置及油烟净化器
有效
申请
2018-11-16
申请公布
1970-01-01
授权
2019-07-30
预估到期
2028-11-16
| 申请号 | CN201821899680.5 |
| 申请日 | 2018-11-16 |
| 授权公布号 | CN209173654U |
| 授权公告日 | 2019-07-30 |
| 分类号 | B01D50/00;B01D51/00 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 东莞市精诚电能设备有限公司 |
| 申请人地址 | 广东省东莞市望牛墩镇李屋工业区一区38号 |
专利法律状态
2019-07-30
授权
状态信息
授权
摘要

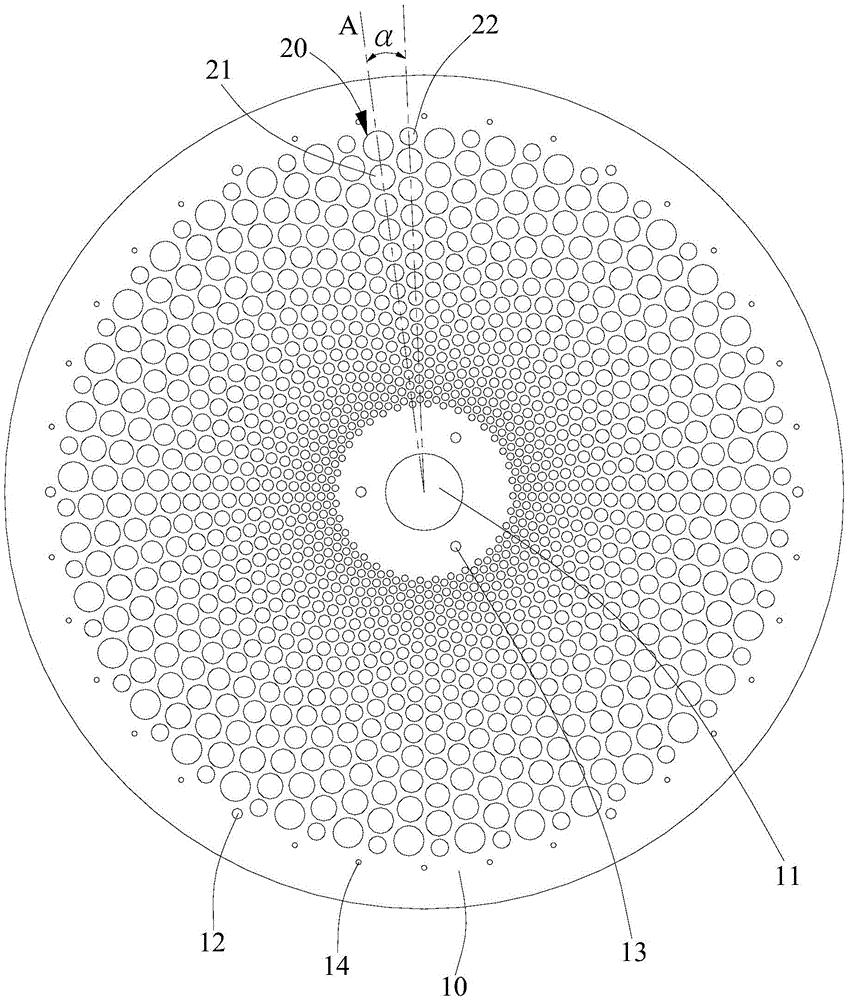

本实用新型涉及一种拦截装置及油烟净化器,该拦截装置包括旋转盘,旋转盘上设有多条排气孔组,排气孔组自旋转盘的中心为轴心点沿旋转盘的周向间隔设置;各排气孔组包括多个间隔设置的排气孔,各排气孔组的排气孔沿旋转盘的径向呈放射性延伸,且各排气孔组的排气孔的孔径自旋转盘的中心向外逐渐变大。上述拦截装置工作时,含有油烟颗粒物的油烟废气通过排气孔时,油烟废气中的油烟颗粒物与旋转盘碰撞后形成液滴,环状体的液体表面张力较大,液滴沿排气孔的边缘形成环状体,能够较稳地吸附在排气孔的边缘上;且旋转盘上排气孔的孔径自旋转盘的中心向外逐渐变大,有效加大排气面积,从而油烟颗粒物不易堵塞排气孔。
