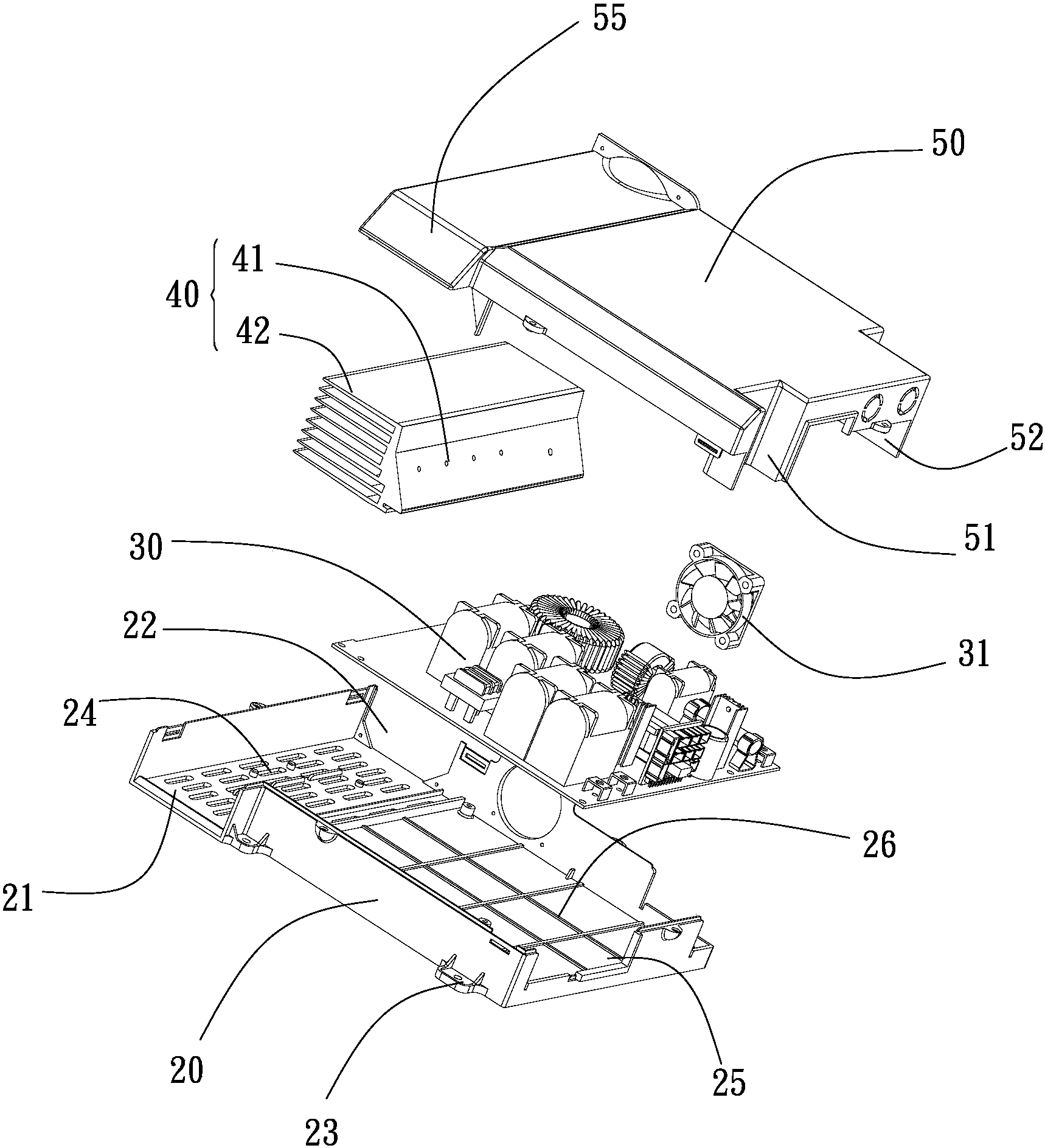

本实用新型涉及一种电磁炉机芯机构，其包括：底壳、安装于底壳上的电路组件、散热器及第一风扇、盖设于底壳上的机盖，底壳与机盖形成一容纳空间，电路组件及散热器位于容纳空间内，第一风扇安装于底壳一侧且与电路组件相对设置。底壳上设有一进风口及出风口，进风口位于底壳远离第一风扇的侧面上且与散热器的一端相对设置，出风口位于第一风扇的一侧且与散热器的另一端相对设置。散热器包括与电路组件连接的主板、自主板延伸出的若干散热片，主板的两端分别与底壳、机盖抵接。该电磁炉机芯机构，进行散热的同时也可以阻隔油烟、水汽进入电路组件，保护性强、散热效果好。
