授权公布号:CN212409123U
一种水地源多联热泵机组
有效
申请
2020-05-25
申请公布
1970-01-01
授权
2021-01-26
预估到期
2030-05-25
| 申请号 | CN202020902037.4 |
| 申请日 | 2020-05-25 |
| 授权公布号 | CN212409123U |
| 授权公告日 | 2021-01-26 |
| 分类号 | F25B13/00;F25B49/02 |
| 分类 | 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化; |
| 申请人名称 | 佛山聚阳新能源有限公司 |
| 申请人地址 | 广东省佛山市南海区里水镇麻奢新星工业区公路北16号 |
专利法律状态
2021-01-26
授权
状态信息
授权
摘要

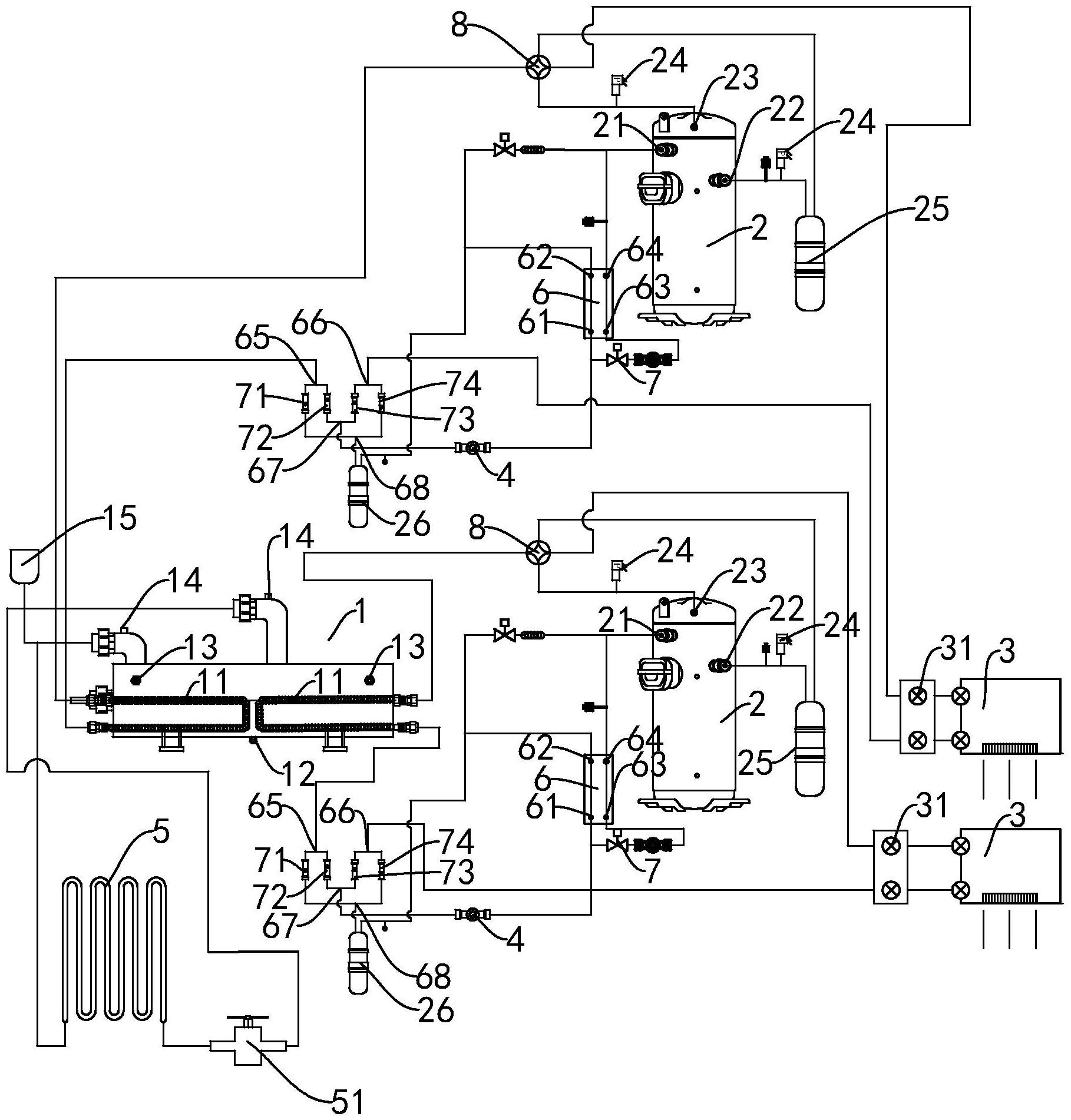

本实用新型公开了一种水地源多联热泵机组,包括循环水回路,包括室外换热罐和地埋管,所述室外换热罐与所述地埋管连接形成回路,所述循环水回路上设有循环水泵;制冷剂回路,包括用冷媒管线依次连接的室外换热器、压缩机、室内换热器和第一节流装置,所述室外换热器放置在所述室外换热罐中,所述压缩机设有第一回气口;经济器和单向阀组件。在制冷或制热时,制冷剂流经经济器进行二次制热,以对压缩机进行增焓补气,有效提高制冷剂在回路中的流量,有利于提高制冷或制热的能效,工作能效高,满足用户的使用需求。
