授权公布号:CN113659857B
一种三相LLC谐振变换器的纹波抑制方法
有效
申请
2021-07-02
申请公布
2021-11-16
授权
2023-06-02
预估到期
2041-07-02
申请号 CN202110751312.6
申请日 2021-07-02
申请公布号 CN113659857A
申请公布日 2021-11-16
授权公布号 CN113659857B
授权公告日 2023-06-02
分类号 H02M7/219;H02M1/088;H02M1/14
分类 发电、变电或配电;
申请人名称 杭州中恒电气股份有限公司
申请人地址 浙江省杭州市滨江区之江科技工业园东信大道69号中恒大厦19F

专利法律状态

2023-06-02 授权
状态信息
授权
2021-12-03 实质审查的生效
状态信息
实质审查的生效;IPC(主分类):H02M7/219;申请日:20210702
2021-11-16 公布
状态信息
公布

摘要

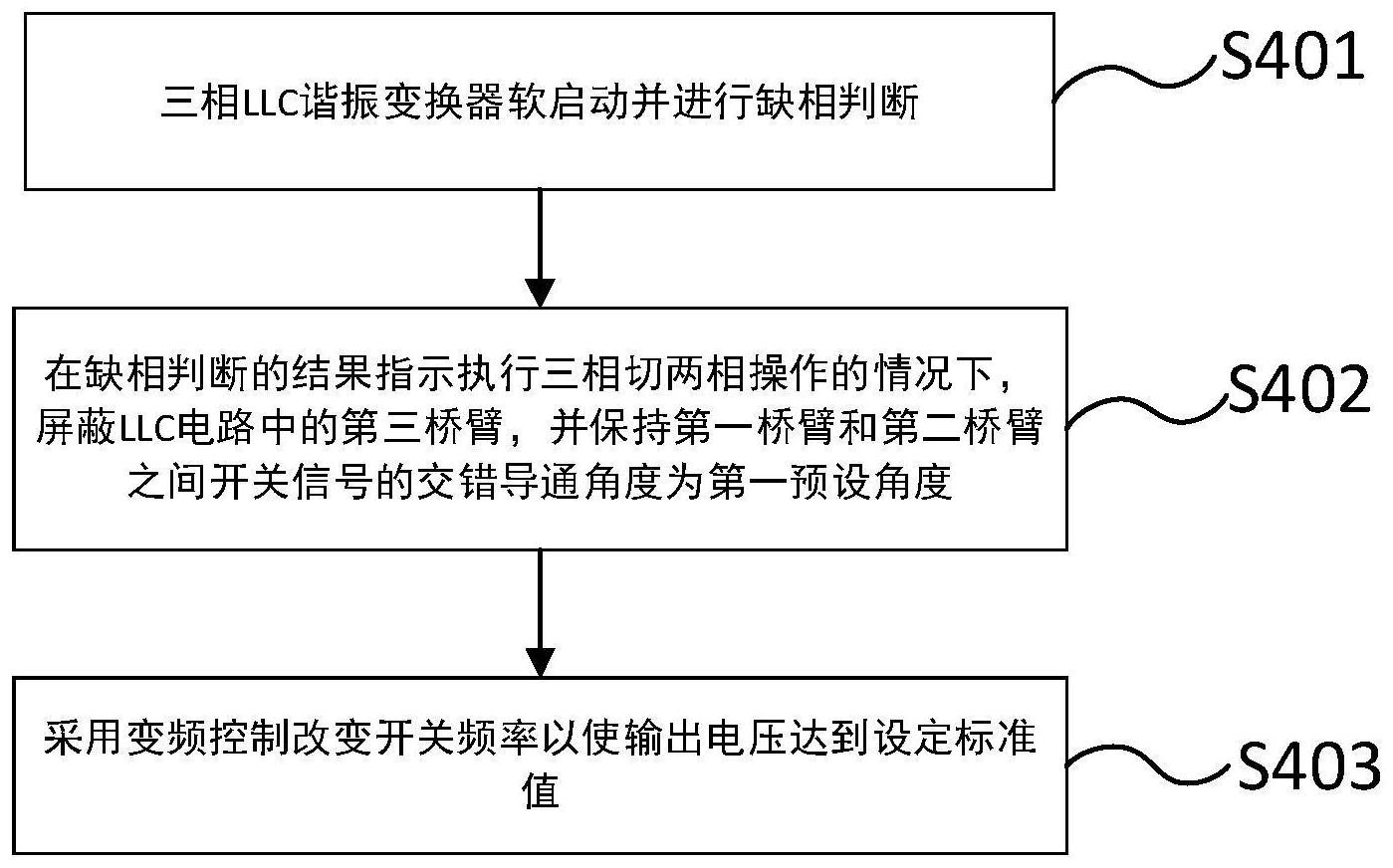

本申请涉及一种三相LLC谐振变换器的纹波抑制方法,其中,该方法包括:三相LLC谐振变换器软启动并进行缺相判断;在缺相判断的结果指示执行三相切两相操作的情况下,屏蔽LLC电路中的第三桥臂,并保持第一桥臂和第二桥臂之间开关信号的交错导通角度为第一预设角度;采用变频控制改变开关频率以使输出电压达到设定标准值。通过本申请,解决了相关技术中三相LLC谐振变换器在轻载或空载状态下电压纹波较大的问题,消除了纹波过高对电子设备的干扰,提升了电子设备的可靠性。
