授权公布号:CN204577271U
一种电磁斥力机构开断器
有效
申请
2014-10-28
申请公布
1970-01-01
授权
2015-08-19
预估到期
2024-10-28
| 申请号 | CN201420627316.9 |
| 申请日 | 2014-10-28 |
| 授权公布号 | CN204577271U |
| 授权公告日 | 2015-08-19 |
| 分类号 | H01H3/46;H01H3/38 |
| 分类 | 基本电气元件; |
| 申请人名称 | 大全集团有限公司 |
| 申请人地址 | 江苏省镇江市扬中市大全路66号 |
专利法律状态
2015-08-19
授权
状态信息
授权
摘要

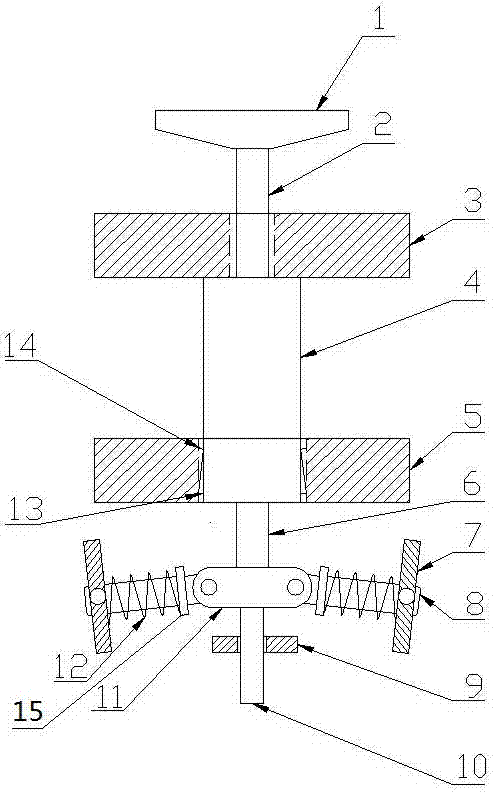

本实用新型专利涉及一种分断器,具体是一种电磁斥力机构开断器,为了解决用于爆炸桥的开断器只能作为一次性使用的问题,并且克服原有爆炸桥高速开断器设计采用炸药驱动技术的缺陷。本实用新型提供一种高速电磁斥力机构的分断器,包括斥力盘、分闸驱动绝缘拉杆、上静触头、动触头、下静触头和双稳态弹簧保持机构。将驱动力由原有的炸药爆炸转变成由电磁斥力提供,在对动触头不产生破坏性分合闸操作的基础上,解决用于爆炸桥的开断器只能作为一次性使用的问题,并且能够克服原有爆炸桥高速开断器设计采用炸药驱动技术的缺陷。
