授权公布号:CN220474721U
换热板及具有该换热板的电池包
有效
申请
2023-07-17
申请公布
1970-01-01
授权
2024-02-09
预估到期
2033-07-17
| 申请号 | CN202321879310.6 |
| 申请日 | 2023-07-17 |
| 授权公布号 | CN220474721U |
| 授权公告日 | 2024-02-09 |
| 分类号 | H01M10/613;H01M10/6568;H01M10/6556;H01M10/6551;H01M10/6554;H01M50/242 |
| 分类 | 基本电气元件; |
| 申请人名称 | 阳光电源股份有限公司 |
| 申请人地址 | 安徽省合肥市高新区习友路1699号 |
专利法律状态
2024-02-09
授权
状态信息
授权
摘要

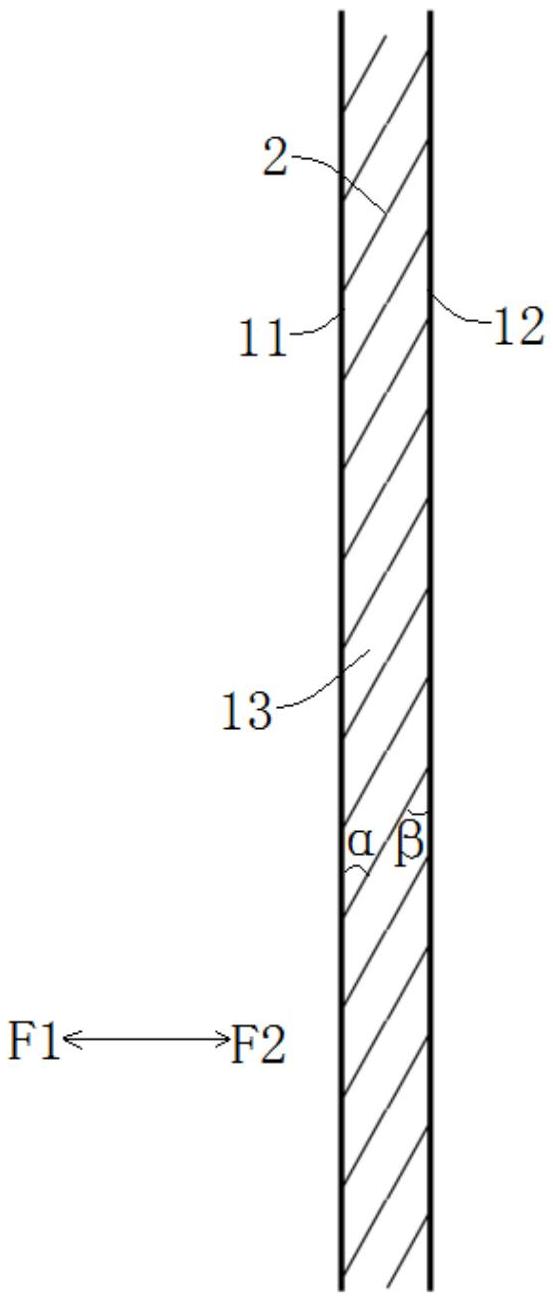

本实用新型公开了一种换热板及具有该换热板的电池包。该换热板包括:壳体和翅片,壳体内形成换热腔,壳体包括第一板部和第二板部,换热腔位于第一板部和第二板部之间,壳体上开设有介质进口和介质出口,介质进口和介质出口均与换热腔相连通;翅片设置在换热腔内,翅片的一端固定于第一板部,翅片的另一端固定于与第一板部相对设置的对侧板部,且翅片与第一板部、对侧板部之间的夹角均为锐角。根据本实用新型的换热板,第一板部和对侧板部在受到挤压力时,能够挤压翅片变形,翅片与第一板部、对侧板部之间的夹角进一步减小,从而吸收挤压力。
