授权公布号：CN205123240U

一种主板防静电保护电路

有效

申请

2015-09-09

申请公布

1970-01-01

授权

2016-03-30

预估到期

2025-09-09

申请号	CN201520696624.1
申请日	2015-09-09
授权公布号	CN205123240U
授权公告日	2016-03-30
分类号	H02H9/04
分类	发电、变电或配电;
申请人名称	深圳市七彩虹科技发展有限公司
申请人地址	广东省深圳市福田区梅林街道梅都社区中康路136号深圳新一代产业园1栋1204

专利法律状态

2022-06-24 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):H02H9/04；专利号:ZL2015206966241；登记生效日:20220614；变更事项:专利权人；变更前权利人:深圳市七彩虹科技发展有限公司；变更后权利人:深圳市七彩虹禹贡信息技术发展有限公司；变更事项:地址；变更前权利人:518057 广东省深圳市福田区福华一路88号中心商务大厦13楼1206；变更后权利人:518000 广东省深圳市福田区梅林街道梅都社区中康路136号深圳新一代产业园1栋1204

2016-03-30 授权

状态信息

授权

摘要

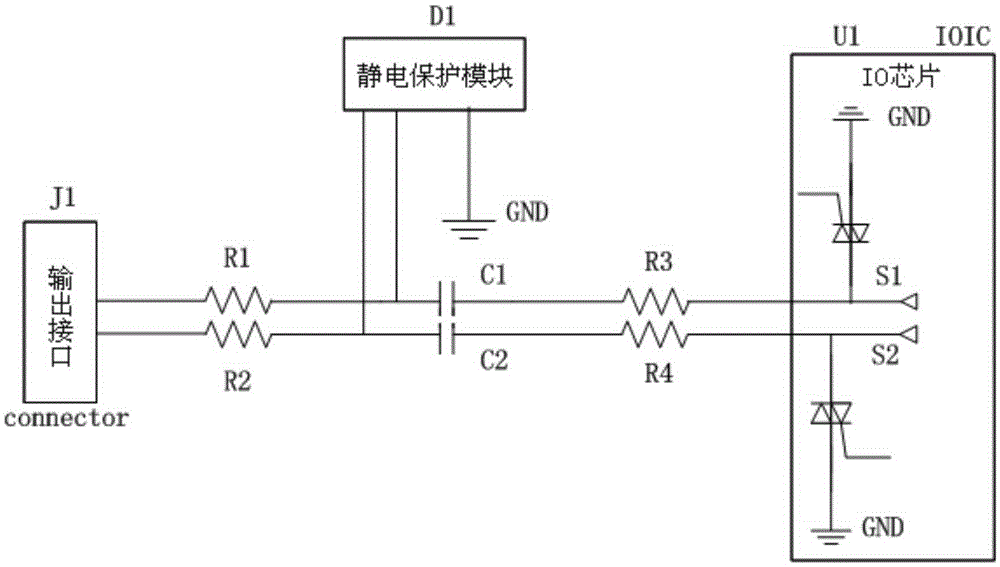

本实用新型提供一种主板防静电保护电路，包括：输出接口、静电保护模块和IO芯片；所述IO芯片的两根信号线分别通过差分线对与静电保护模块相连接，所述静电保护模块接地；所述IO芯片通过连接器电缆与所述输出接口相连接。本实用新型在ESD或浪涌引入线路时，能够将ESD或浪涌的能量通过所述静电保护模块泄放到工作地，从而起到保护后级IO芯片的作用，加上IO芯片内部集成的ESD保护便能够形成双重防静电保护，大大提升了防止主板被烧坏的机率，同时也能够有效降低IO芯片被烧毁的机率。
