授权公布号:CN117177151B
振膜组件、扬声器及振膜组件的制造方法
有效
申请
2023-11-03
申请公布
2023-12-05
授权
2024-03-12
预估到期
2043-11-03
| 申请号 | CN202311454992.0 |
| 申请日 | 2023-11-03 |
| 申请公布号 | CN117177151A |
| 申请公布日 | 2023-12-05 |
| 授权公布号 | CN117177151B |
| 授权公告日 | 2024-03-12 |
| 分类号 | H04R9/06;H04R9/02 |
| 分类 | 电通信技术; |
| 申请人名称 | 共达电声股份有限公司 |
| 申请人地址 | 山东省潍坊市坊子区凤山路68号 |
专利法律状态
2024-03-12
授权
状态信息
授权
2023-12-22
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):H04R9/06;申请日:20231103
2023-12-05
公布
状态信息
公布
摘要

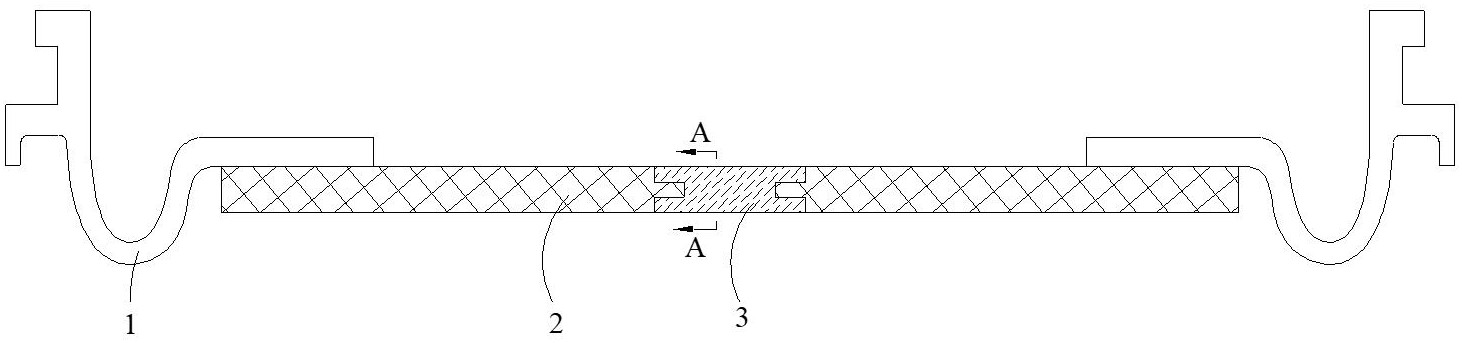

本申请提供一种振膜组件、扬声器及振膜组件的制造方法,振膜组件用于扬声器,包括球顶和防水透气膜。球顶上开设有阶梯孔,阶梯孔包括半通孔部和通孔部;防水透气膜设在阶梯孔内,且防水透气膜充满整个通孔部,并填充半通孔部的部分或全部;防水透气膜的厚度不大于球顶的厚度。振膜组件的制造方法包括:提供开设有阶梯孔的球顶。提供由20~50质量份的PES、40~70质量份的DMAC和0.5~5质量份的PEG制成的铸膜液。将铸膜液填充至阶梯孔,通过浸入沉淀相转化法形成结合于阶梯孔处的防水透气膜。本申请提供的振膜组件、扬声器及振膜组件的制造方法,能够在起到平衡前后腔气压作用的同时,保证球顶整体结构的强度,并提高球顶与防水透气膜的结合强度。
