授权公布号:CN220629574U
一种扬声器
有效
申请
2023-12-08
申请公布
1970-01-01
授权
2024-03-19
预估到期
2033-12-08
| 申请号 | CN202323340719.3 |
| 申请日 | 2023-12-08 |
| 授权公布号 | CN220629574U |
| 授权公告日 | 2024-03-19 |
| 分类号 | H04R9/06;H04R9/02 |
| 分类 | 电通信技术; |
| 申请人名称 | 共达电声股份有限公司 |
| 申请人地址 | 山东省潍坊市坊子区凤山路68号 |
专利法律状态
2024-03-19
授权
状态信息
授权
摘要

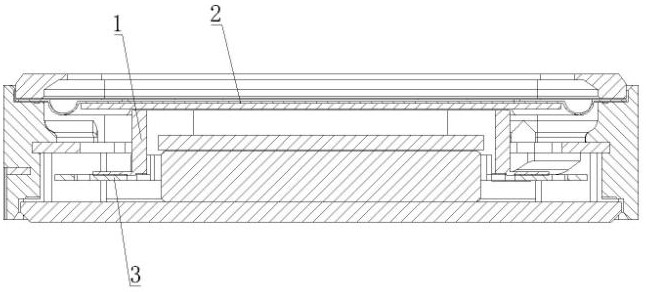

本实用新型提供了一种扬声器,包括音圈,所述音圈的一端粘接在振膜上,另一端固定连接有定心支片,并通过定心支片连接有FPC,其特征在于:所述定心支片与音圈的连接处设置有连接爪,所述连接爪朝向音圈方向延伸并贴合音圈表面设置。通过在定心支片与音圈的连接处设置有连接爪,连接爪在定心支片打胶时既可以起到挡墙作用使胶水不会溢胶导致声学器件工作时擦碰杂音,也可以使胶水由于音圈与定心支片镶嵌挤压更好的起高度,增加音圈与定心支片的粘接面积;而且此设计相对于当前解决定心支片与音圈之前开胶或溢胶等问题治标不治本的加减胶量方案来讲,从根本上杜绝此类不良的产生,进而对良率的稳定提升有所助益。
