授权公布号:CN114284062B
一种夹头及绕线装置
有效
申请
2021-12-31
申请公布
2022-04-05
授权
2024-03-15
预估到期
2041-12-31
| 申请号 | CN202111682773.9 |
| 申请日 | 2021-12-31 |
| 申请公布号 | CN114284062A |
| 申请公布日 | 2022-04-05 |
| 授权公布号 | CN114284062B |
| 授权公告日 | 2024-03-15 |
| 分类号 | H01F41/06 |
| 分类 | 基本电气元件; |
| 申请人名称 | 深圳顺络电子股份有限公司 |
| 申请人地址 | 广东省深圳市龙华区观澜街道大富苑工业区顺络观澜工业园 |
专利法律状态
2024-03-15
授权
状态信息
授权
2022-04-05
公布
状态信息
公布
摘要

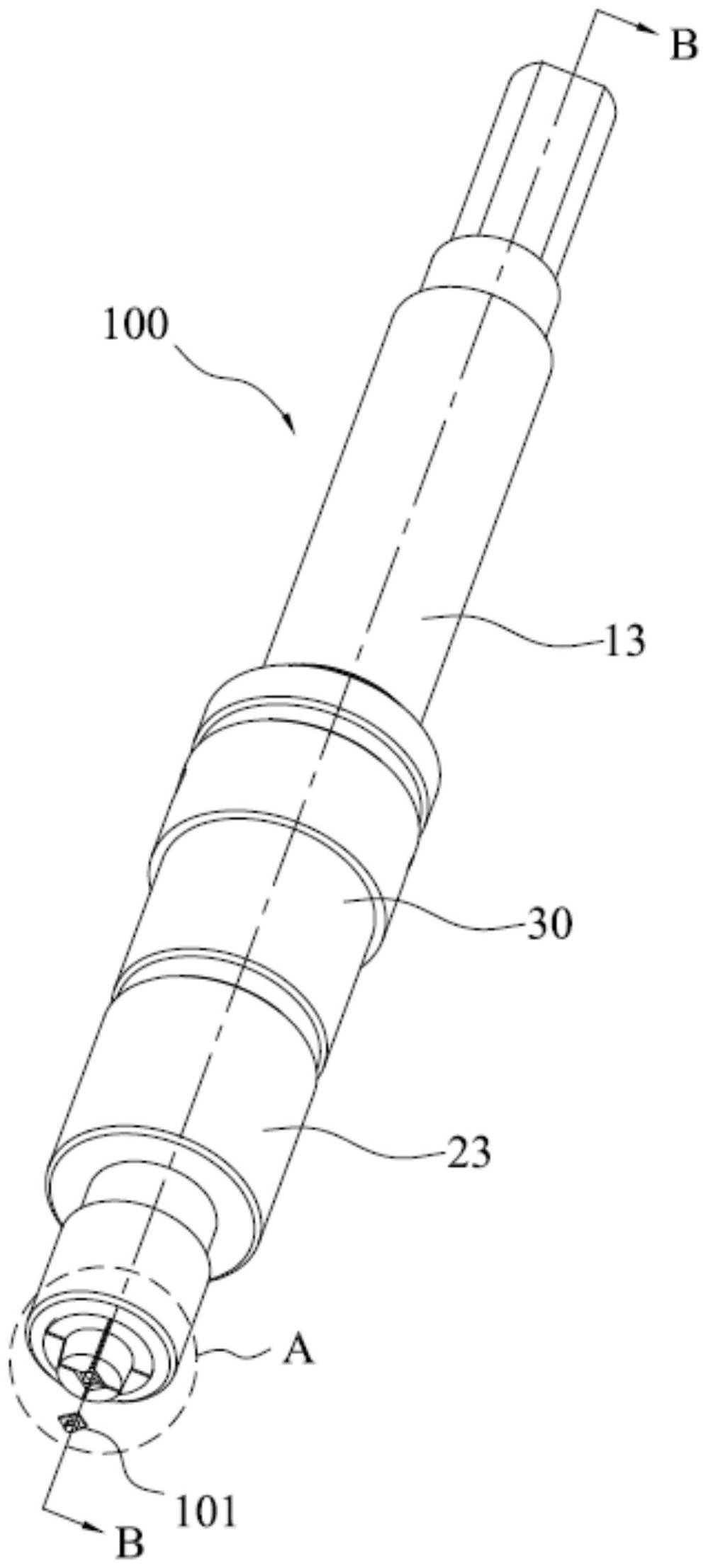

本申请公开了一种夹头及绕线装置,夹头包括:吸附组件,包括吸附端,用于从待取产品的顶面将待取产品吸附在所述吸附端;夹持组件,包括夹持端,所述夹持组件套设在所述吸附组件外侧,所述夹持端与所述吸附端位于同一端,并且所述夹持端超出所述吸附端,所述夹持组件用于从待取产品的侧面夹持吸附在所述吸附端的待取产品,所述夹持端与所述待取产品的侧面相贴合。本申请可以对待取产品的夹取进行自动校正,克服了直接夹取待取产品时会发生歪斜从而导致待取产品破碎或者夹持不稳定造成后工序绕线不良的问题。
