一种滤波器接地电容层及滤波器

授权公布号：CN114335939B

一种滤波器接地电容层及滤波器

有效

申请

2021-12-29

申请公布

2022-04-12

授权

2023-04-07

预估到期

2041-12-29

申请号	CN202111649526.9
申请日	2021-12-29
申请公布号	CN114335939A
申请公布日	2022-04-12
授权公布号	CN114335939B
授权公告日	2023-04-07
分类号	H01P1/20
分类	基本电气元件;
申请人名称	深圳顺络电子股份有限公司
申请人地址	广东省深圳市龙华区观澜街道大富社区大富工业区16号厂房A栋101

专利法律状态

2023-11-14 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):H01P1/20；专利号:ZL2021116495269；登记生效日:20231027；变更事项:专利权人；变更前权利人:深圳顺络电子股份有限公司；变更后权利人:深圳顺络叠层电子有限公司；变更事项:地址；变更前权利人:518000 广东省深圳市龙华区观澜街道大富苑工业区顺络观澜工业园；变更后权利人:518000 广东省深圳市龙华区观澜街道大富社区大富工业区16号厂房A栋101

2023-04-07 授权

状态信息

授权

2022-04-29 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):H01P1/20；申请日:20211229

2022-04-12 公布

状态信息

公布

摘要

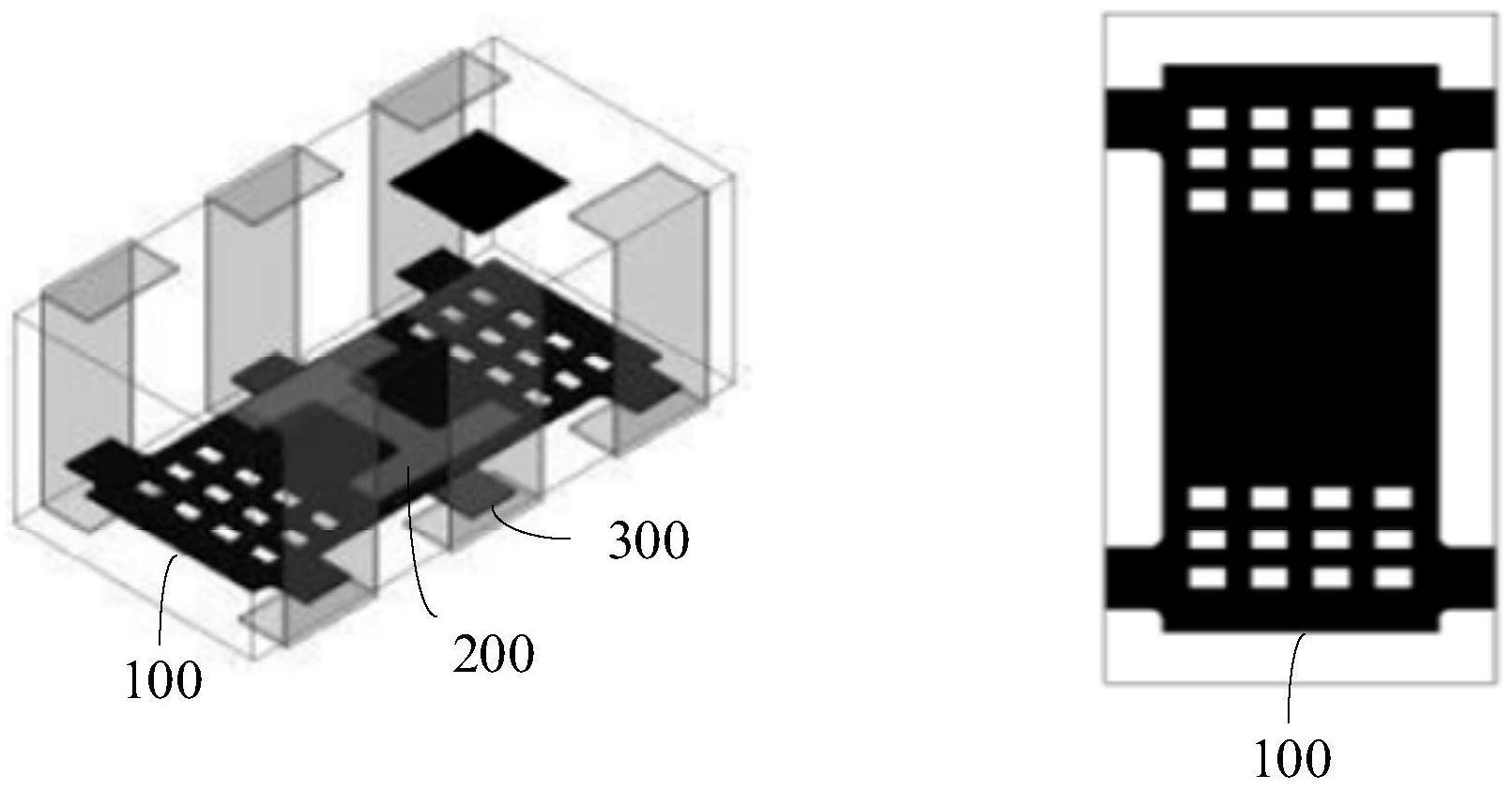

本申请公开一种滤波器接地电容层及滤波器。滤波器接地电容层包括多个接地电容，多个接地电容采用网格状排布。本申请通过将金属面积较大的接地电容层采用网格状的布线设计，相当于接地电容分散排布，使得接地电容与上下电极层的磁体接触面增加，提高了接地电容层与上下电极层的层间结合力，从而解决了LTCC工艺中金属面积较大的接地电容层在切割及烧结后接地电容层的位置容易出现开裂、分层的问题，提高了滤波器产品的可靠性。
