授权公布号:CN218141963U
转刹把、车头及电动车
有效
申请
2022-07-25
申请公布
1970-01-01
授权
2022-12-27
预估到期
2032-07-25
| 申请号 | CN202221942958.9 |
| 申请日 | 2022-07-25 |
| 授权公布号 | CN218141963U |
| 授权公告日 | 2022-12-27 |
| 分类号 | B62L3/02;B62J45/41;B62J50/22;B62J11/13 |
| 分类 | 无轨陆用车辆; |
| 申请人名称 | 深圳市喜德盛自行车股份有限公司 |
| 申请人地址 | 广东省深圳市光明新区公明办事处楼村社区振兴路26号 |
专利法律状态
2022-12-27
授权
状态信息
授权
摘要

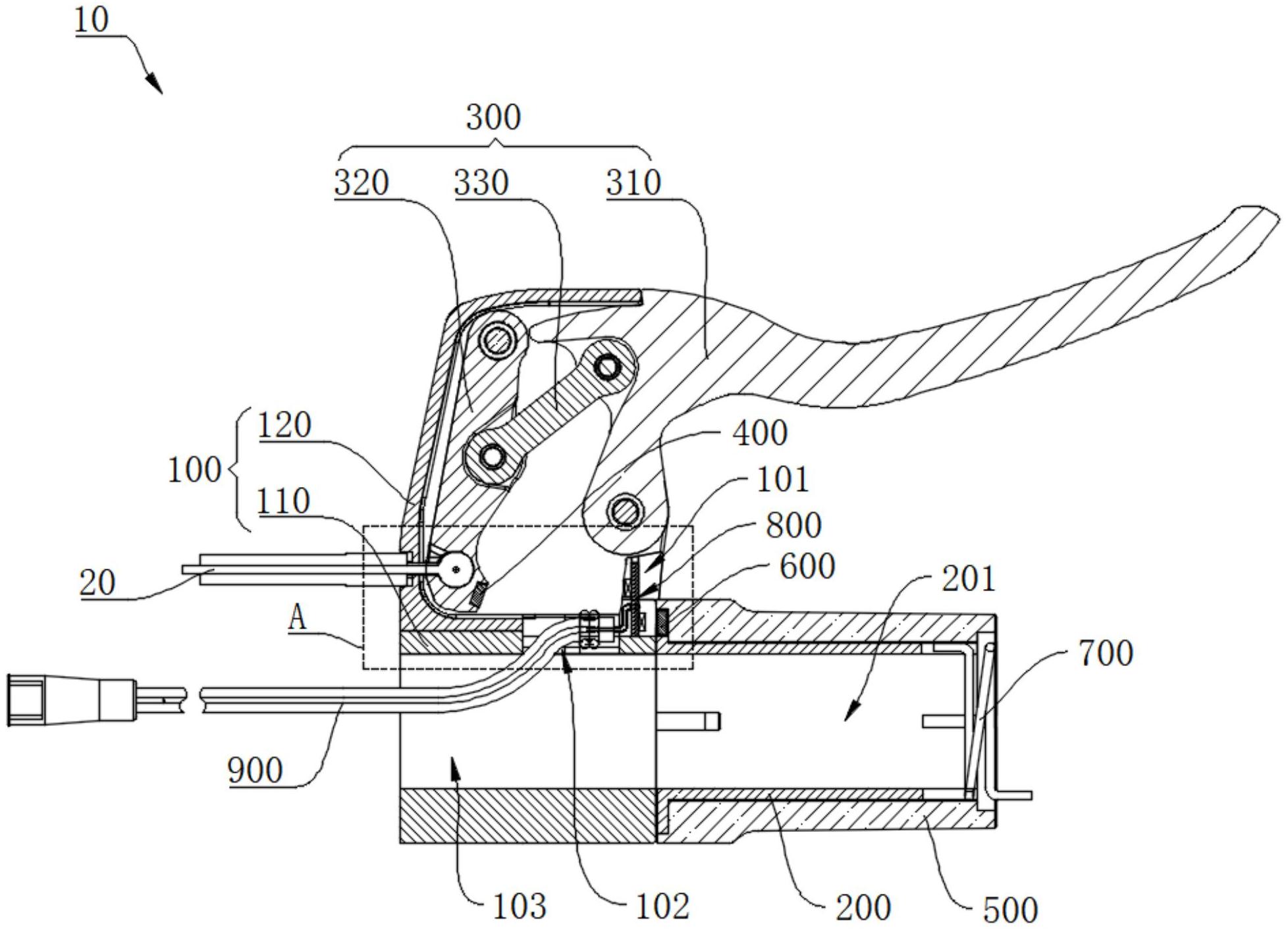

本实用新型属于电动车配件领域,尤其涉及一种转刹把、车头及电动车,该转刹把用于安装在车把管上,转刹把包括刹把座、转把座、刹把组件、第一磁钢、转套、第二磁钢、弹性复位件、霍尔检测组件和信号线。通过将刹把座与转把座固定连接,刹把组件转动设置于刹把座上,转套转动套设于转把座上,使得转刹把成为一个整体,安装到车头的车把管上更加方便,同时,由于该转刹把为一个整体,使得用于检测第一磁钢位置的第一霍尔元件和用于检测第二磁钢位置的第二霍尔元件能够安装到同一块电路板上,并由一根信号线对外连接,减少了线缆的数量,既降低了成本,也便于线缆的布置,提高了车头和电动车布线的便利。
