车架折叠器_专利查询-品牌网

授权公布号：CN205819427U

车架折叠器

有效

申请

2016-06-07

申请公布

1970-01-01

授权

2016-12-21

预估到期

2026-06-07

申请号	CN201620555506.3
申请日	2016-06-07
授权公布号	CN205819427U
授权公告日	2016-12-21
分类号	B62K15/00
分类	无轨陆用车辆;
申请人名称	天津科林车业有限公司
申请人地址	天津市大港区津歧路（南）133号

专利法律状态

2020-01-14 专利权人的姓名或者名称、地址的变更

状态信息

专利权人的姓名或者名称、地址的变更IPC(主分类):B62K15/00变更前专利权人:天津科林自行车有限公司地址:300270 天津市大港区津歧路(南)133号变更后专利权人:天津科林车业有限公司地址:300270 天津市大港区津歧路(南)133号

2016-12-21 授权

状态信息

授权

摘要

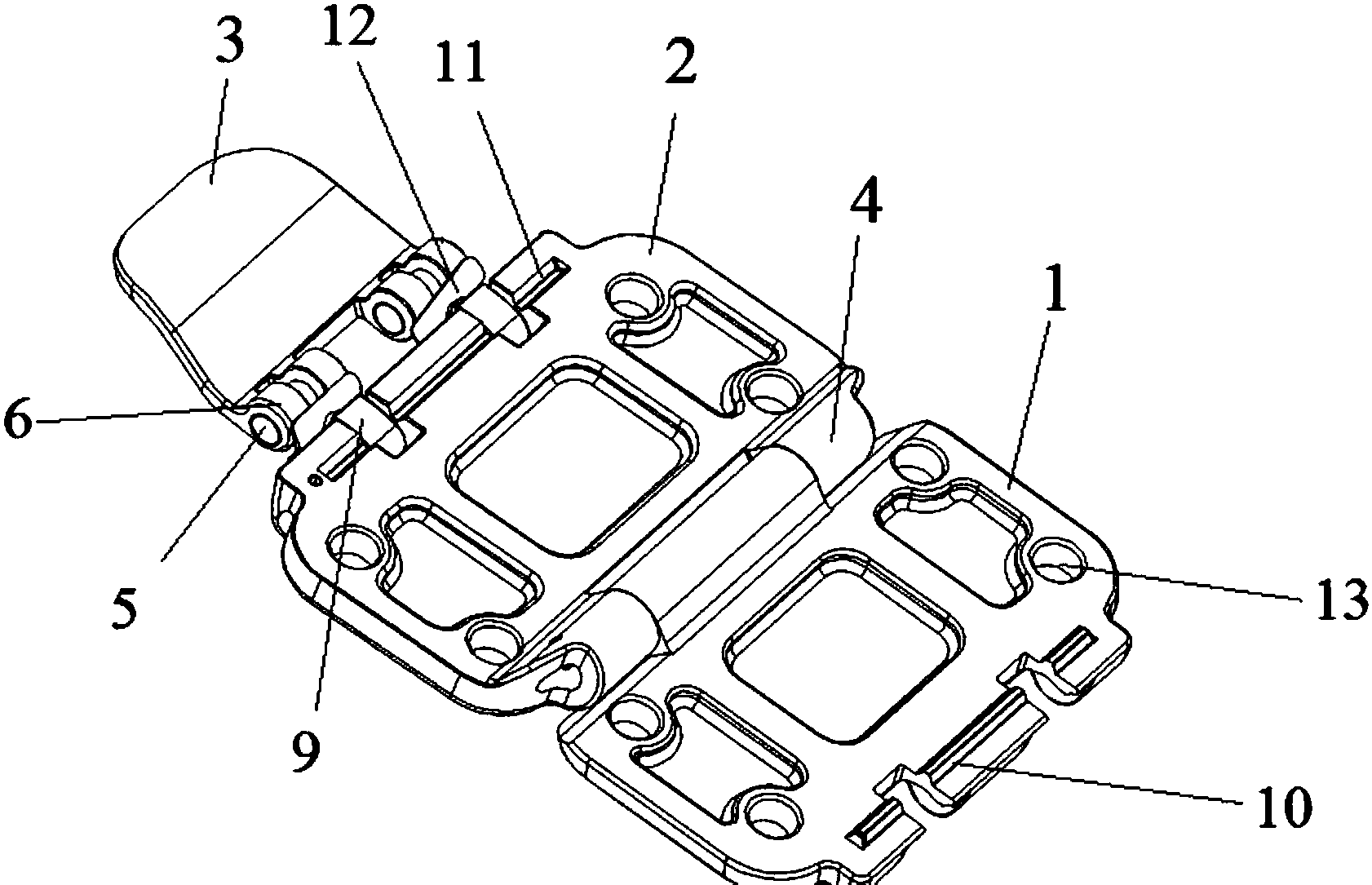

本实用新型公开了一种车架折叠器，包括折叠器前盖(1)、折叠器后盖(2)以及手柄(3)，所述折叠器前盖(1)的一端与所述折叠器后盖(2)的一端通过铰链轴(4)连接，所述折叠器后盖(2)的另一端与所述手柄(3)的一端通过调节轴销(8)连接，所述手柄(3)与所述调节轴销(8)连接的一端具有偏心结构(6)，所述手柄(3)绕固定销轴(5)旋转，所述偏心结构(6)设置为当手柄(3)的自由端旋转至与折叠器前盖(1)接触时所述手柄旋转达到锁紧状态，弹簧(7)设置于所述调节轴销(8)上。本实用新型通过简化折叠器加工工序从而控制成本且实现更好的折叠锁紧效果。
