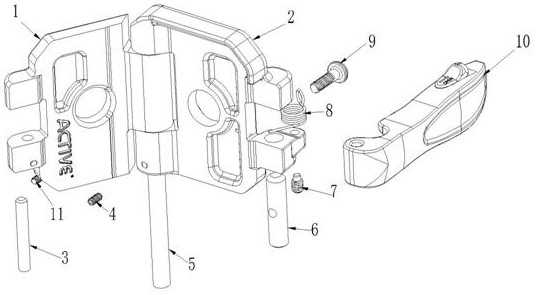

本实用新型公开了车架折叠盒结构，包括后接头、前接头、手柄轴、防脱机米、绞链轴、锁紧轴、定位螺丝、扭簧、调节螺丝、自锁手柄、止退螺丝，其特征在于左侧的后接头和右侧的前接头通过中间的绞链轴连接在一起，手柄轴可以竖直穿过后接头左侧，所述前接头右侧可穿过锁紧轴，所述前接头的右下侧设置一个定位螺丝，定位螺丝上方设有扭簧，扭簧右侧设有一个调节螺丝，所述后接头左下角设置一个止退螺丝，前接头和后接头之间设置一个自锁手柄。本实用新型通过前接头和后接头的开合控制自行车的折叠，自锁手柄配合防脱机米和止退螺丝可在折叠完成后自动对这个结构进行锁定，防止移动过程中打开。本实用新型还具有结构灵巧、组装方便的特点。
