授权公布号:CN218248325U
一种多功能可旋转式小型踏步机
有效
申请
2022-07-27
申请公布
1970-01-01
授权
2023-01-10
预估到期
2032-07-27
| 申请号 | CN202221957430.9 |
| 申请日 | 2022-07-27 |
| 授权公布号 | CN218248325U |
| 授权公告日 | 2023-01-10 |
| 分类号 | A63B22/04;A63B22/08 |
| 分类 | 运动;游戏;娱乐活动; |
| 申请人名称 | 厦门群鑫机械工业有限公司 |
| 申请人地址 | 福建省厦门市同安区同安工业集中区集安路101号 |
专利法律状态
2023-01-10
授权
状态信息
授权
摘要

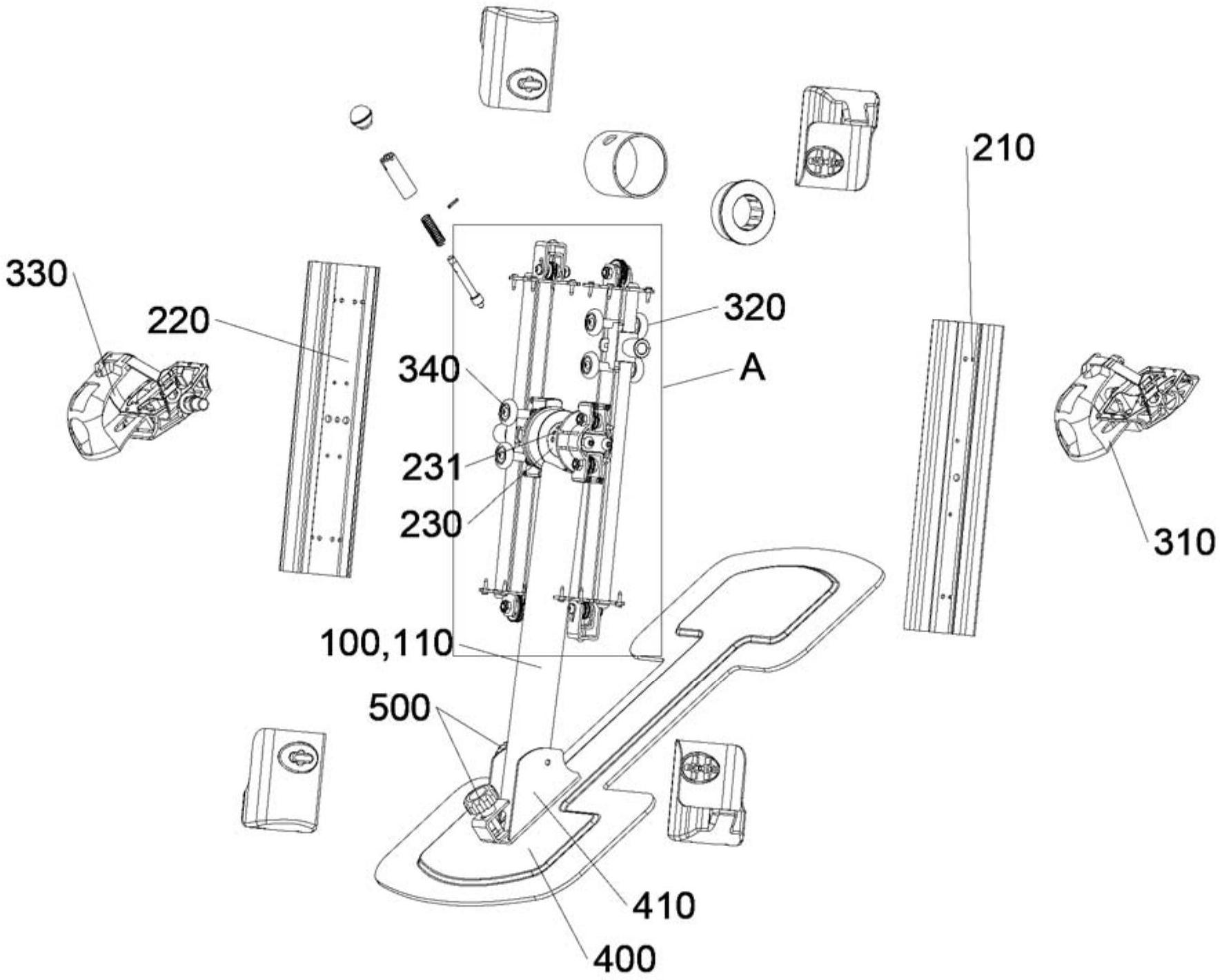

本实用新型公开一种多功能可旋转式小型踏步机,包括支座总成、滑轨总成和踏板总成。其中,支座总成的支架可折叠连接在一底座上;滑轨总成的转动轴转动连接在该支架上,且该转动轴的中部位置沿径向设有多个定位孔;一弹性插销对应所述转动轴上的多个定位孔设置;于所述转动轴的左端和右端分别对应固定连接有左滑轨和右滑轨;踏板总成的左滚轮和右滚轮连接一滑轮机构,并分别对应滑动设置在所述左滑轨和右滑轨上;还包括一可实现健身者坐着或躺着运动的座体。本实用新型踏步机产品通过简单的结构,不仅具有踏步运动功能,还兼具有旋转运动功能,可模拟骑行,功能多样,为客户带来良好有趣的运动体验。
