授权公布号:CN213778694U
一种冷却效率高的冷却水塔
有效
申请
2020-10-29
申请公布
1970-01-01
授权
2021-07-23
预估到期
2030-10-29
| 申请号 | CN202022458144.5 |
| 申请日 | 2020-10-29 |
| 授权公布号 | CN213778694U |
| 授权公告日 | 2021-07-23 |
| 分类号 | F28C1/00;F28F13/12;F28F19/01 |
| 分类 | 一般热交换; |
| 申请人名称 | 中科健康产业集团股份有限公司 |
| 申请人地址 | 江苏省南京市北京东路22号和平大厦20层 |
专利法律状态
2021-07-23
授权
状态信息
授权
摘要

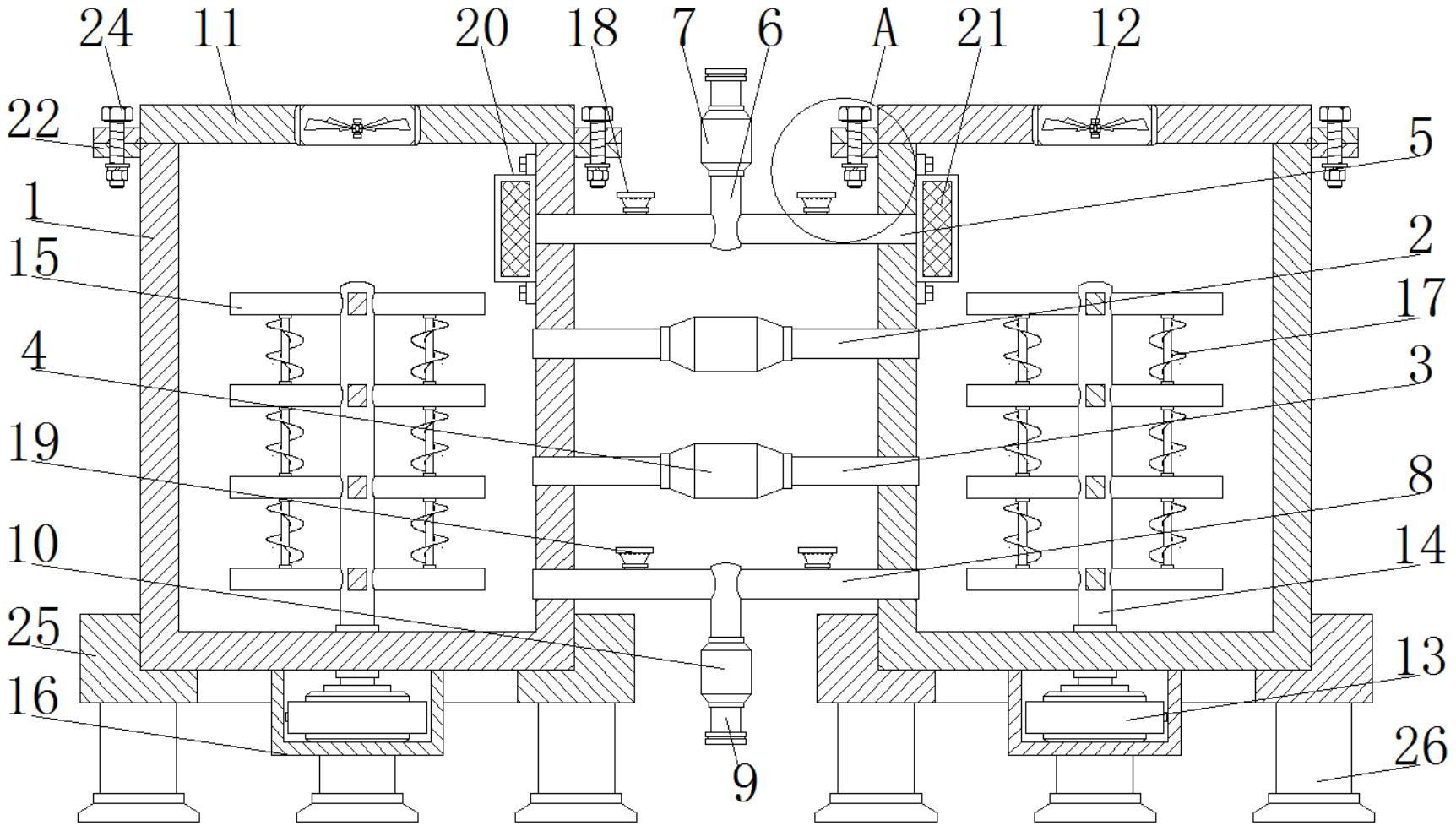

本实用新型公开一种冷却效率高的冷却水塔,包括桶体,所述桶体对称设置有两组,两组所述桶体之间连接有第一循环管和第二循环管;本实用新型通过将桶体设置为两组并在进水支管和排水支管上分别设置第一控制阀和第二控制阀,从而使其中一个桶体损坏维修时可以继续使用另一个桶体,使该冷却水塔实现一备一用的功能,进而保证了生产设备的正常生产加工,通过电机驱动搅拌轴带动搅拌杆旋转,使冷却用水在桶体内自转,从而提高了换热风扇对冷却水的散热效率,实用性较高,通过在桶体之间设置第一循环管和第二循环管,从而使冷却水在两个桶体之间循环流动,进而提高了冷却水的冷却效率,在同时为多台生产设备提供冷却时也能保证冷却效果。
