授权公布号:CN111617342B
具有滚动膜片的注射器
有效
申请
2015-04-24
申请公布
2020-09-04
授权
2022-08-16
预估到期
2035-04-24
| 申请号 | CN202010337626.7 |
| 申请日 | 2015-04-24 |
| 申请公布号 | CN111617342A |
| 申请公布日 | 2020-09-04 |
| 授权公布号 | CN111617342B |
| 授权公告日 | 2022-08-16 |
| 分类号 | A61M5/145;A61M5/24;A61M5/31;A61M5/315 |
| 分类 | 医学或兽医学;卫生学; |
| 申请人名称 | 拜耳医药保健有限公司 |
| 申请人地址 | 美国新泽西州 |
专利法律状态
2022-08-16
授权
状态信息
授权
2020-09-29
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):A61M5/145;申请日:20150424
2020-09-04
公布
状态信息
公布
摘要

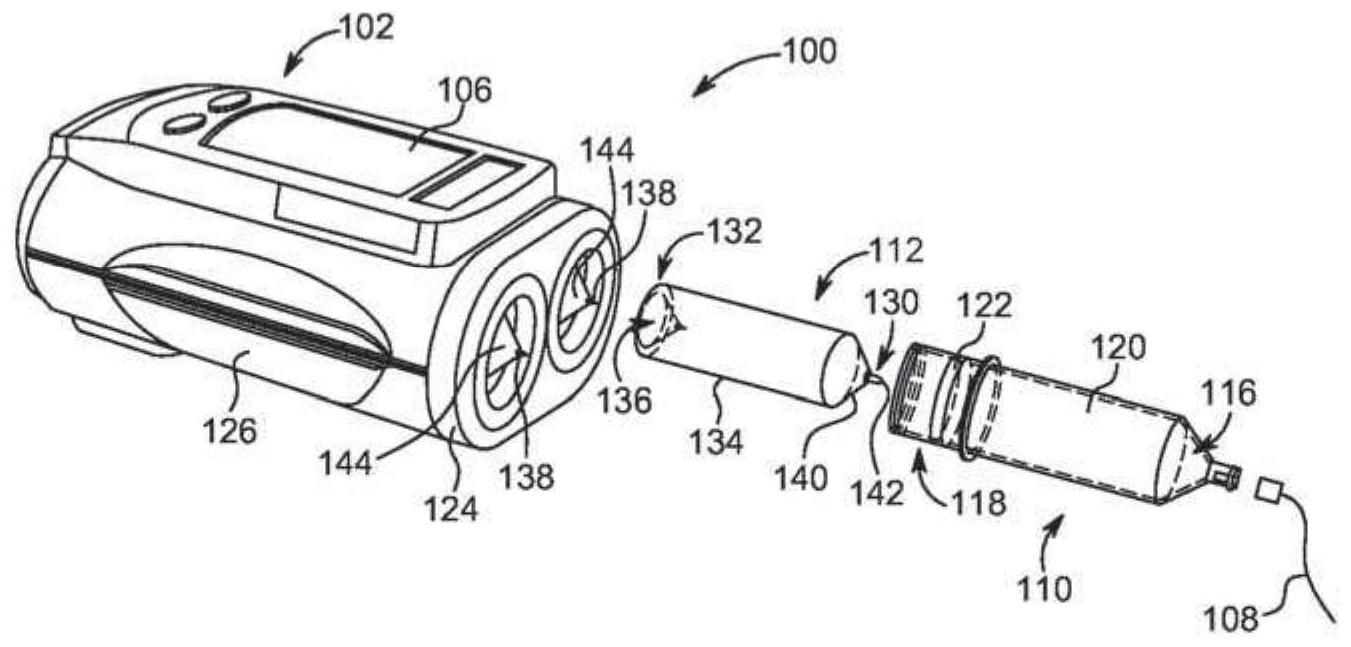

在此披露一种用于流体递送系统的注射器,该注射器包括压力护套,该压力护套具有远端、近端、以及在它们之间的通孔。该注射器进一步包括滚动膜片,该滚动膜片具有近端,该近端具有用于接合柱塞的端壁;远端,该远端被接收在该压力护套的该通孔内。侧壁沿着纵向轴线在该滚动膜片的该近端与该远端之间延伸。该侧壁和该端壁中的一个的至少一部分具有不均匀的厚度。该侧壁的至少一部分是柔性的并且当由该柱塞作用时自身卷起,这样使得该侧壁的外表面随着该柱塞被从该滚动膜片的该近端推进到该远端而在折叠区域处在径向向内的方向上被折叠。
